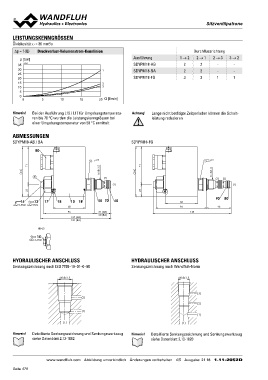

P. 478
SitzventSiliptzavtreonntiel
LEISTUNGSKENNGRÖSSEN Durchflussrichtung
2→1 2→3
Ölviskosität u = 30 mm2/s 2-
2-
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinien 31
p [bar] 1 Ausführung 1→2 3→2
35 K4245 SDYPM18-AB 2 -
30 2 SDYPM18-BA 2 -
25 3 SDYPM18-FG 3 1
20
15 5 10 15 20 Q [l/min]
10
5
0
0
Hinweis! Bei der Ausführung L15 / L17 für Umgebungstemperatu- Achtung! Lange nicht betätigte Zeitperioden können die Schalt-
ren bis 70 °C wurden die Leistungskenngrössen bei leistung reduzieren
einer Umgebungstemperatur von 50 °C ermittelt
ABMESSUNGEN SDYPM18-FG
SDYPM18-AB / BA
80
s22 s22
94 M18x1.5 94 M18x1.5
71 71
E (2) (3) (2)
(1)
(1)
50 70 60
23 23
31 (AB)
15 12 17 18 10 18 30 (BA) 60 90 80
96
MD=9.5Nm MD= 9Nm 60 46
148
96
132 (AB)
131 (BA)
HB4,5
15
MD= 5.5Nm
HYDRAULISCHER ANSCHLUSS HYDRAULISCHER ANSCHLUSS
Senkungszeichnung nach ISO 7789–18–01–0–98 Senkungszeichnung nach Wandfluh-Norm
M18x1.5 M18x1.5
(2) (3)
(2)
(1) (1)
(1) (1)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1002 siehe Datenblatt 2.13-1020
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/5 Ausgabe: 21 18 1.11-2052D
