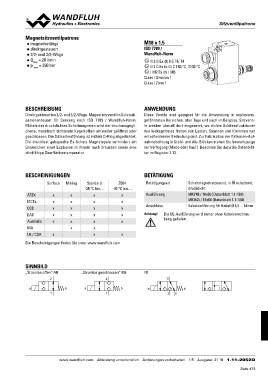

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M18 x 1,5
◆ magnetbetätigt
◆ direktgesteuert ISO 7789 /
◆ 2/2- und 3/2-Wege Wandfluh-Norm
pQmmaaxx = 20 l/min
◆ = 350 bar x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2- und 3/2-Wege-Magnetsitzventil in Schraub- Diese Ventile sind geeignet für die Anwendung in explosions-
patronenbauart für Senkung nach ISO 7789 / Wandfluh-Norm. gefährdeten Bereichen, über Tage und auch im Bergbau. Sitzventi-
Mittels des druckdichten Schaltmagneten wird der druckausgegli- le werden überall dort eingesetzt, wo dichte Schliessfunktionen
chene, metallisch dichtende Kegelkolben entweder geöffnet oder wie leckagefreies Halten von Lasten, Spannen und Klemmen von
geschlossen. Die Sitzkolbenführung ist mittels O-Ring abgedichtet. entscheidender Bedeutung sind. Zur Fabrikation der Patronen-Auf-
Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
Entweichen einer Explosion im Innern nach draussen sowie eine zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblät-
zündfähige Oberflächentemperatur. ter im Register 2.13.

BESCHEINIGUNGEN Standard Z604 BETÄTIGUNG Schaltmagnet stossend, in Öl schaltend,
-25 °C bis… -40 °C bis… druckdicht
Surface Mining Betätigungsart
x x MKY45 / 18x60 (Datenblatt 1.1-183)
ATEX x x x x Ausführung MKU45 / 18x60 (Datenblatt 1.1-184)
IECEx x x x x
CCC x x x x Anschluss Kabeleinführung für Kabel Ø 6,5…14mm
EAC x x x x
Australia x x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
MA x x x bung geliefert
UL / CSA x

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD „Stromlos geschlossen“ BA FG

„Stromlos offen“ AB 22

2

a ba b ab
11 31

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 21 18 1.11-2052D
