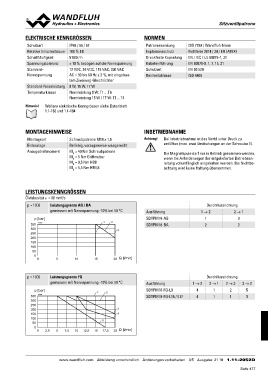

Page 477 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

ELEKTRISCHE KENNGRÖSSEN NORMEN

Schutzart IP65 / 66 / 67 Patronensenkung ISO 7789 / Wandfluh-Norm
Relative Einschaltdauer Explosionsschutz Richtlinie 2014 / 34 / EU (ATEX)
Schalthäufigkeit 100 % ED Druckfeste Kapselung EN / IEC / UL 60079-1, 31
Spannungstoleranz Kabeleinführung EN 60079-0, 1, 7, 15, 31
Standard- 5'000 / h Schutzart EN 60 529
Nennspannung Reinheitsklasse ISO 4406
± 10 % bezogen auf die Nennspannung
Standard-Nennleistung
Temperaturklasse 12 VDC, 24 VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz ± 2 %, mit eingebau-
tem Zweiweg-Gleichrichter

9 W, 15 W, 17 W

Nennleistung 9 W: T1…T6
Nennleistung 15 W / 17 W: T1…T4

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-183 und 1.1-184

MONTAGEHINWEISE INBETRIEBNAHME

Montageart Schraubpatrone M18 x 1,5 Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
Einbaulage Beliebig, vorzugsweise waagerecht entlüften (max. zwei Umdrehungen an der Schraube E).
Anzugsdrehmoment MD = 40 Nm Schraubpatrone
MD = 5 Nm Griffmutter Die Magnetspule darf nur in Betrieb genommen werden,
MD = 9,5 Nm HB0 wenn die Anforderungen der mitgelieferten Betriebsan-
MD = 5,5 Nm HB4,5 leitung vollumfänglich eingehalten werden. Bei Nichtbe-
achtung wird keine Haftung übernommen.

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenze AB / BA Durchflussrichtung
gemessen mit Nennspannung -10% bei 50 °C
Ausführung 1→2 2→1
SDYPM18-AB
p [bar] SDYPM18-BA 13
350 K4243
300 12 22
250 3
200 5
150 10 15 20 Q [l/min]
100
50

0
0

p = f (Q) Leistungsgrenze FG Durchflussrichtung
gemessen mit Nennspannung -10% bei 50 °C 2→1 2→3
Ausführung 1→2 12 3→2
p [bar] 12 SDYPM18-FG-L9 4 11 5
350 K4244 SDYPM18-FG-L15 / L17 4 3

300

250
200 3

150 4

100 5
50

0 2,5 5 7,5 10 12,5 15 17,5 20 Q [l/min]
0

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/5 Ausgabe: 21 18 1.11-2052D
