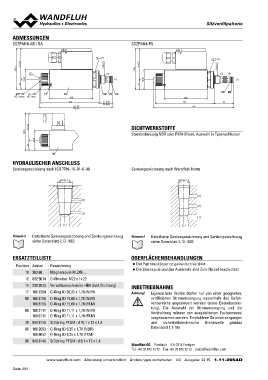

P. 484

SitzventSiliptzavtreonntiel

ABMESSUNGEN                                                                       SDZPM18-FG

SDZPM18-AB / BA                                             s36

                                                                    (2)                                                                        s36
                                                                                (1)
95                                                                       M18x1.5  95                                                           M18x1.5
      K =72                                                   50 70 60                  K =72

                         E                                    31 (AB)                                                                                   (3) (2)
                                                              30 (BA)
23                                                                                23                                                                             (1)
      45                                                                                45

      15 12                 17        10                                                                                                                90 80

MD=9.5Nm MD=5Nm                                100                                                 100                                                    46
                                                                                                  136
                                             136
                                                                                                        187
                                                   171 AB
                                                   170 BA

             85                                                                   DICHTWERKSTOFFE
                  D =62
                                                                                  Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

             23
                     45

                                         10                                       Senkungszeichnung nach Wandfluh-Norm

HYDRAULISCHER ANSCHLUSS                                                                                                               M18x1.5

Senkungszeichnung nach ISO 7789–18–01–0–98

                                                   M18x1.5

                                                                            (2)                                                                           (3)
                                                                                                                                                          (2)
                                                                            (1)                                                                           (1)
                                                       (1)                                                                                (1)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug                      Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
              siehe Datenblatt 2.13-1002                                                        siehe Datenblatt 2.13-1020

ERSATZTEILLISTE                                                                   OBERFLÄCHENBEHANDLUNGEN

Position                    Artikel   Bezeichnung                                 ◆ Der Patronenkörper ist galvanisch verzinkt
       10                   263.66..  Magnetspule M.Z45-...
       12                   032.9614  Griffmutter M22 x 1 x 22                    ◆ Die Steckspule und das Ankerrohr sind Zink-Nickel beschichtet
       15                   239.2033  Verschlussschraube HB0 (inkl. Dichtung)
       17                   160.2204  O-Ring ID 20,35 x 1,78 (NBR)                INBETRIEBNAHME

                                                                                  Achtung!     Eigensichere Ventile dürfen nur von einer geeigneten,
                                                                                               zertifizierten Stromversorgung ausserhalb des Gefah-
             50 160.2156              O-Ring ID 15,60 x 1,78 (NBR)                             renbereichs angesteuert werden (siehe Betriebsanlei-
                  160.6156            O-Ring ID 15,60 x 1,78 (FKM)                             tung). Die Auswahl der Stromversorgung und die
                                                                                               Verdrahtung müssen von ausgebildetem Fachpersonal
             60 160.2111              O-Ring ID 11,11 x 1,78 (NBR)                             vorgenommen werden. Empfohlene Stromversorgungen
                  160.6111            O-Ring ID 11,11 x 1,78 (FKM)                             und sicherheitstechnische Grenzwerte gemäss
                                                                                               Datenblatt 1.1-185
             70 049.8156              Stützring PTSM rd 10,1 x 13 x 1,4

             80 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
                  160.6092 O-Ring ID 9,25 x 1,78 (FKM)

             90 049.8146 Stützring PTSM rd 9,1 x 12 x 1,4                         Wandfluh AG Postfach CH-3714 Frutigen
                                                                                  Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                                      www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 22 15 1.11-2054D

Seite 484
