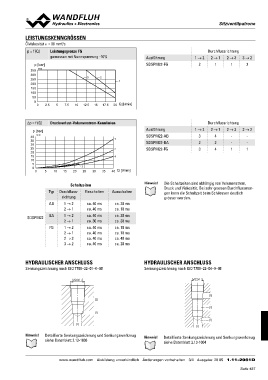

Page 487 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenze FG Durchflussrichtung
gemessen mit Nennspannung -10% 2→1 2→3
Ausführung 1→2 11 3→2
p [bar] SDSPM22-FG 2 3

350 K4192

300 32

250 1

200

150

100

50

0 2.5 5 7.5 10 12.5 15 17.5 20 Q [l/min]
0

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinien Durchflussrichtung
2→1 2→3
p [bar] Ausführung 1→2 4- 3→2
SDSPM22-AB 3 2- -
40 K4193 1 SDSPM22-BA 2 41 -
35 SDSPM22-FG 3 1
30 2
25 5 4
20
15 3
10
10 15 20 25 30 35 40 Q [l/min]
5
0

0

Schaltzeiten Hinweis! Die Schaltzeiten sind abhängig von Volumenstrom,
Druck und Viskosität. Bei sehr grossen Durchflussmen-
Typ Durchfluss- Einschalten Ausschalten gen kann die Schaltzeit beim Schliessen deutlich
richtung grösser werden.
ca. 20 ms
AB 1 → 2 ca. 40 ms ca. 10 ms
2→1 ca. 40 ms ca. 30 ms
ca. 30 ms
SDSPM22 BA 1→2 ca. 40 ms ca. 10 ms
2→1 ca. 30 ms ca. 10 ms
ca. 40 ms
FG 1 → 2 ca. 40 ms ca. 20 ms
2→1 ca. 40 ms
2→3 ca. 40 ms
3→2 ca. 40 ms

HYDRAULISCHER ANSCHLUSS HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–01–0–98 Senkungszeichnung nach ISO 7789–22–04–0–98

M22x1.5 M22x1.5

(2) (3)
(1)
(1) (2)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug (1)
siehe Datenblatt 2.13-1008 (1)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1004

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 20 05 1.11-2061D
