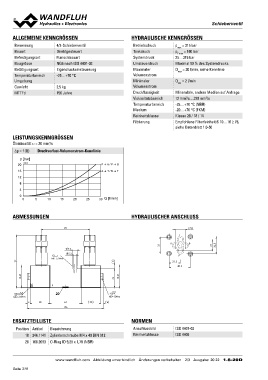

SScchhiieebbeerrvveennttiill

ALLGEMEINE KENNGRÖSSEN                                                                            HYDRAULISCHE KENNGRÖSSEN

Benennung                    4/2-Schieberventil                                                   Betriebsdruck       pmax = 315 bar
Bauart                       Direktgesteuert                                                      Tankdruck           pT max = 160 bar
Befestigungsart              Flanschbauart                                                        Systemdruck         25…315 bar
Baugrösse                    NG6 nach ISO 4401-03                                                 Umsteuerdruck       Maximal 90 % des Systemdrucks
Betätigungsart               Eigendruckumsteuerung                                                Maximaler           Qmax = 30 l/min, siehe Kennlinie
Temperaturbereich            -25…+70 °C                                                           Volumenstrom
Umgebung                                                                                          Minimaler           Qmin = 2 l/min
Gewicht                      2,5 kg                                                               Volumenstrom
MTTFd                        150 Jahre                                                            Druckflüssigkeit    Mineralöle, andere Medien auf Anfrage
                                                                                                  Viskositätsbereich  12 mm2/s…320 mm2/s
                                                                                                  Temperaturbereich   -25…+70 °C (NBR)
                                                                                                  Medium              -20…+70 °C (FKM)
                                                                                                  Reinheitsklasse     Klasse 20 / 18 / 14
                                                                                                  Filtrierung         Empfohlene Filterfeinheit ß 10…16 ≥ 75,
                                                                                                                      siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

 Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie

 p [bar]              5                                                                  PA/PB
20 K0426                                                                                 AT/BT
16
12                           10 15 20 25 30 Q [l/min]
 8
 4
 0

    0

ABMESSUNGEN                                                                                       HYDRAULISCHER ANSCHLUSS

                                        99                                                                                         17.8
                                                                                                                                    B
                                                                                                                                T
                                                                                                                      A
107
      45                                    9.5                                                                              P
                                                                                                                                 39 75.2
                                                                                                                                        4621.5
                             MD= 5.2Nm                                                                                      40.5
                                                                                                                                                                                31
                                                                                                                                                                                                                                                21
                                                                                                                                                                                                                                                     32.5

     10                  40  20                                               s14
                                                                          MD= 10Nm
MD= 2.6Nm                               64       40 6
                   6                   156

ERSATZTEILLISTE                                                                                   NORMEN              ISO 4401-03
                                                                                                                      ISO 4406
  Position Artikel Bezeichnung                                                                     Anschlussbild
         10 246.1141 Zylinderschraube M4 x 40 DIN 912                                              Reinheitsklasse
         20 160.2093 O-Ring ID 9,25 x 1,78 (NBR)

                             www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 20 22 1.8-20D
