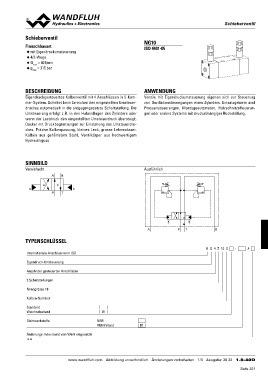

SScchhiieebbeerrvveennttiill

Schieberventil NG10

Flanschbauart ISO 4401-05
◆ mit Eigendruckumsteuerung
◆ 4/2-Wege
◆ Qmax = 60 l/min
◆ pmax = 315 bar

BESCHREIBUNG ANWENDUNG

Eigendruckgesteuertes Kolbenventil mit 4 Anschlüssen in 5-Kam- Ventile mit Eigendruckumsteuerung eigenen sich zur Steuerung
mer-System. Schaltet beim Erreichen des eingestellten Umsteuer- von Oszillationsbewegungen eines Zylinders. Einsatzgebiete sind
druckes automatisch in die entgegengesetzte Schaltstellung. Die Pressensteuerungen, Montageautomaten, Holzschnitzelfeuerun-
Umsteuerung erfolgt z.B. in den Hubendlagen des Zylinders oder gen oder andere Systeme mit druckabhängiger Rückstellung.
wenn der Lastdruck den eingestellten Umsteuerdruck übersteigt.
Deckel mit Druckbegrenzungen zur Einstellung des Umsteuerdru-
ckes. Präzise Kolbenpassung, kleines Leck, grosse Lebensdauer.
Kolben aus gehärtetem Stahl, Ventilkörper aus hochwertigem
Hydraulikguss.

SINNBILD Ausführlich

Vereinfacht B

A

ab b
a

PT

A PT B
D1
TYPENSCHLÜSSEL

A Q 4 Z 10 0 - #

Internationale Anschlussnorm ISO

Eigendruck-Umsteuerung

Anzahl der gesteuerten Anschlüsse

2 Schaltstellungen

Nenngrösse 10

Kolben-Nummer

Standard W
Weichschaltend

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

1.8-40

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 20 22 1.8-40D
