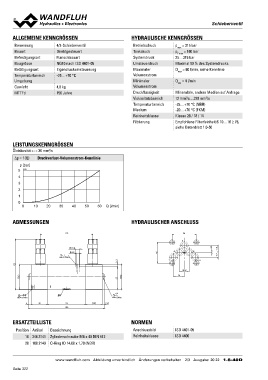

SScchhiieebbeerrvveennttiill

ALLGEMEINE KENNGRÖSSEN                                                                    HYDRAULISCHE KENNGRÖSSEN

Benennung                 4/2-Schieberventil                                              Betriebsdruck                 pmax = 315 bar
Bauart                    Direktgesteuert                                                 Tankdruck                     pT max = 160 bar
Befestigungsart           Flanschbauart                                                   Systemdruck                   25…315 bar
Baugrösse                 NG10 nach ISO 4401-05                                           Umsteuerdruck                 Maximal 90 % des Systemdrucks
Betätigungsart            Eigendruckumsteuerung                                           Maximaler                     Qmax = 60 l/min, siehe Kennlinie
Temperaturbereich         -25…+70 °C                                                      Volumenstrom
Umgebung                                                                                  Minimaler                     Qmin = 4 l/min
Gewicht                   4,8 kg                                                          Volumenstrom
MTTFd                     150 Jahre                                                       Druckflüssigkeit              Mineralöle, andere Medien auf Anfrage
                                                                                          Viskositätsbereich            12 mm2/s…320 mm2/s
                                                                                          Temperaturbereich             -25…+70 °C (NBR)
                                                                                          Medium                        -20…+70 °C (FKM)
                                                                                          Reinheitsklasse               Klasse 20 / 18 / 14
                                                                                          Filtrierung                   Empfohlene Filterfeinheit ß 10…16 ≥ 75,
                                                                                                                        siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s
 Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie

     p [bar]
    5 K0435
    4
    3
    2
    1
    0

       0 10 20 30 40 50 60 Q [l/min]

ABMESSUNGEN                                                                               HYDRAULISCHER ANSCHLUSS

                          128                                                                                            54
                                                                                                                        P

123                                         10.5                                                                     A              B
      60                                     6.5                                                              T                            To
                                                                                                                                                                 55 7MD= 8.9Nm
                                                                                                                                                                        62
                                                                                                                              20.8
                                                                                                                                                                                                             4624
                                                                                                                                                                                                                                                                                           1.5

                                                                                                                                                                                                                                                                                                    9.7 16.8

      10        40        20                                                         s14
                                                                                MD= 10Nm
MD= 8.9Nm                             93
             6                       185          40 6

ERSATZTEILLISTE                                                                           NORMEN

Position        Artikel   Bezeichnung                                                      Anschlussbild                ISO 4401-05
       10       246.3141  Zylinderschraube M6 x 40 DIN 912                                 Reinheitsklasse              ISO 4406
       20       160.2140  O-Ring ID 14,00 x 1,78 (NBR)

                          www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 20 22 1.8-40D
