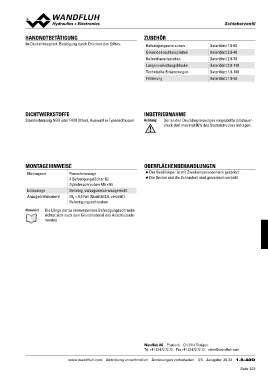

HANDNOTBETÄTIGUNG ZUBEHÖR SScchhiieebbeerrvveennttiill
Im Deckel integriert. Betätigung durch Drücken des Stiftes. Befestigungsschrauben Datenblatt 1.0-60
Gewindeanschlussplatten Datenblatt 2.9-40
Reihenflanschplatten Datenblatt 2.9-70
Längenverkettungsblöcke Datenblatt 2.9-110
Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
DICHTWERKSTOFFE INBETRIEBNAHME
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Achtung! Der an den Druckbegrenzungen eingestellte Umsteuer-
druck darf maximal 90% des Systemdruckes betragen.
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
4 Befestigungslöcher für
Einbaulage Zylinderschrauben M6 x 65 ◆ Die Deckel und die Schrauben sind galvanisch verzinkt
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht
MD = 8,9 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 20 22 1.8-40D
