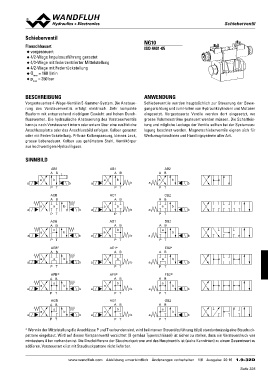

Page 325 - Softbound_Edition_19_de

SScchhiieebbeerrvveennttiill

Schieberventil NG10

Flanschbauart ISO 4401-05
◆ vorgesteuert
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
pQmmaaxx = 160 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes 4-Wege-Ventil in 5-Kammer-System. Die Ansteue- Schieberventile werden hauptsächlich zur Steuerung der Bewe-
rung des Vorsteuerventils erfolgt elektrisch. Sehr kompakte gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
Bauform mit entsprechend niedrigem Gewicht und hohen Durch- eingesetzt. Vorgesteuerte Ventile werden dort eingesetzt, wo
flusswerten. Die hydraulische Ansteuerung des Vorsteuerventils grosse Volumenströme gesteuert werden müssen. Die Schaltleis-
kann je nach Vorsteuerart intern oder extern über eine zusätzliche tung und mögliche Leckage der Ventile sollten bei der Systemaus-
Anschlussplatte oder das Anschlussbild erfolgen. Kolben gerastet legung beachtet werden. Magnetschieberventile eignen sich für
oder mit Federrückstellung. Präzise Kolbenpassung, kleines Leck, Werkzeugmaschinen und Handlingsysteme aller Art.
grosse Lebensdauer. Kolben aus gehärtetem Stahl, Ventilkörper
aus hochwertigem Hydraulikguss.

SINNBILD

AB3 AB1 AB2
AB AB AB

ab ab a b
ab ab a
b
PT PT PT b
b
ACB AC1 CB2 b
AB AB AB b
b
a ob ba ab b ab
a a
PT
PT PT

ADB AD1 DB2
AB
AB AB
o ab
ab a
ab
a ba b PT

PT PT

AEB* ba AE1* b EB2*
AB AB
AB
a ob ab ab
a a
PT
PT PT

AFB* ba AF1* b FB2*

AB AB AB
a ob ab
a ab
PT a
PT
PT

AGB ba AG1 b GB2
AB AB AB
a ob
a ab ab
PT a
PT
PT

* Wenn in der Mittelstellung die Anschlüsse P und T verbunden sind, wird bei interner Steuerölzuführung (ti/pi) standardmässig eine Staudruck-
patrone eingebaut. Wird auf dieses Vorspannventil verzichtet (O gemäss Typenschlüssel) ist sicher zu stellen, dass ein Vorsteuerdruck von
mindestens 4 bar vorhanden ist. Die Druckdifferenz der Staudruckpatrone und des Hauptventils ist (siehe Kennlinien) zu einem Gesamtwert zu
addieren. Vorsteuerart xi ist mit Staudruckpatrone nicht lieferbar.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/6 Ausgabe: 20 16 1.9-32D
