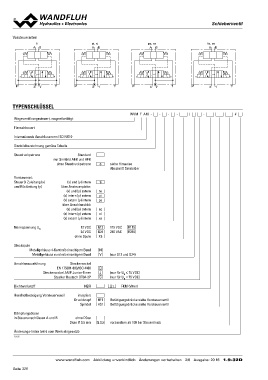

Vorsteuerarten pi, xi pe, xe SScchhiieebbeerrvveennttiill
AB AB
ti te, ae
AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
TYPENSCHLÜSSEL WVM F A10 - - - - / - #
Wegeventil vorgesteuert, magnetbetätigt
Flanschbauart
Internationale Anschlussnorm ISO NG10
Sinnbildbezeichnung gemäss Tabelle
Staudruckpatrone Standard
nur Sinnbild AEB und AFB
ohne Staudruckpatrone o siehe Hinweise
Abschnitt Sinnbilder
Vorsteuerart: (x) und (y) intern ti
Steueröl Zuleitung (x) über Ansteuerplatte:
und Rückleitung (y) te
(x) und (y) extern pi
(x) intern (y) extern pe
(x) extern (y) intern
über Anschlussbild: ae
xi
(x) und (y) extern xe
(x) intern (y) extern
(x) extern (y) intern
Nennspannung UN 12 VDC G12 115 VDC R115
24 VDC G24 230 VAC R230
ohne Spule X5
Steckspule
Metallgehäuse 4-Kant mit einseitigem Bund N
Metallgehäuse rund mit einseitigem Bund V (nur G12 und G24)
Anschlussausführung Steckersockel
EN 175301-803/ISO 4400 D
Steckersockel AMP Junior-Timer J (nur für UUNN ≤ 75 VDC)
Stecker Deutsch DT04-2P G (nur für ≤ 75 VDC)
Dichtwerkstoff NBR D1 FKM (Viton)
Handnotbetätigung Vorsteuerventil integriert
Druckknopf HF1 Betätigungsdrücke siehe Vorsteuerventil
Spindel HS1 Betätigungsdrücke siehe Vorsteuerventil
Dämpfungsdüsen ohne Düse
in Steueranschlüssen A und B Düse Ø 0,5 mm Q 0,5 vorzusehen ab 100 bar Steuerdruck
Änderungs-Index (wird vom Werk eingesetzt)
1.9-32
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/6 Ausgabe: 20 16 1.9-32D
