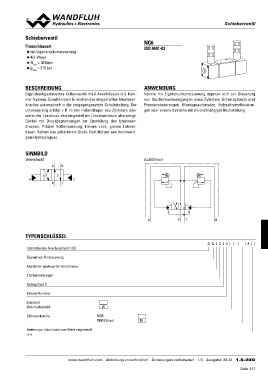

P. 317
SScchhiieebbeerrvveennttiill
Schieberventil NG6
Flanschbauart ISO 4401-03
◆ mit Eigendruckumsteuerung
◆ 4/2-Wege
◆ Qmax = 30 l/min
◆ pmax = 315 bar
BESCHREIBUNG ANWENDUNG
Eigendruckgesteuertes Kolbenventil mit 4 Anschlüssen in 5-Kam- Ventile mit Eigendruckumsteuerung eigenen sich zur Steuerung
mer-System. Schalten beim Erreichen des eingestellten Umsteuer- von Oszillationsbewegungen eines Zylinders. Einsatzgebiete sind
druckes automatisch in die entgegengesetzte Schaltstellung. Die Pressensteuerungen, Montageautomaten, Holzschnitzelfeuerun-
Umsteuerung erfolgt z.B. in den Hubendlagen des Zylinders oder gen oder andere Systeme mit druckabhängiger Rückstellung.
wenn der Lastdruck den eingestellten Umsteuerdruck übersteigt.
Deckel mit Druckbegrenzungen zur Einstellung des Umsteuer-
druckes. Präzise Kolbenpassung, kleines Leck, grosse Lebens-
dauer. Kolben aus gehärtetem Stahl, Ventilkörper aus hochwerti-
gem Hydraulikguss.
SINNBILD Ausführlich
Vereinfacht B
A
ab b
a
PT
A PT B
D1
TYPENSCHLÜSSEL
AQ4Z60 - #
Internationale Anschlussnorm ISO
Eigendruck-Umsteuerung
Anzahl der gesteuerten Anschlüsse
2 Schaltstellungen
Nenngrösse 6
Kolben-Nummer
Standard W
Weichschaltend
Dichtwerkstoffe NBR
FKM (Viton)
Änderungs-Index (wird vom Werk eingesetzt)
1.8-20
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 20 22 1.8-20D
