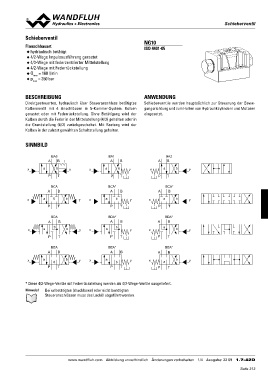

Page 313 - Softbound_Edition_19_de

SScchhiieebbeerrvveennttiill

Schieberventil NG10

Flanschbauart ISO 4401-05
◆ hydraulisch betätigt
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 160 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, hydraulisch über Steueranschluss betätigtes Schieberventile werden hauptsächlich zur Steuerung der Bewe-
Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Kolben
gerastet oder mit Federrückstellung. Ohne Betätigung wird der gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in
die Grundstellung (4/2) zurückgeschaltet. Mit Rastung wird der eingesetzt.
Kolben in der zuletzt gewählten Schaltstellung gehalten.

SINNBILD

BA3 x BA1 y BA2 y
AB AB AB y
x ab y
x aby ab PT y
PT
PT BCA*
AB
BCA BCA* y x ab
AB AB PT

x a0 b y x ab BDA*
PT AB
PT x ab
PT
BDA BDA* y
AB AB BEA*
x a0 b yx AB
ab x ab
PT PT
PT

BEA BEA*
AB AB

x a b yx a y
0 b

PT PT

* Diese 4/2-Wege-Ventile mit Federrückstellung werden als 4/3-Wege-Ventile ausgeliefert.
Hinweis! Bei unbetätigten (drucklosen) oder nicht benötigten

Steueranschlüssen muss das Lecköl abgeführt werden.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 09 1.7-42D
