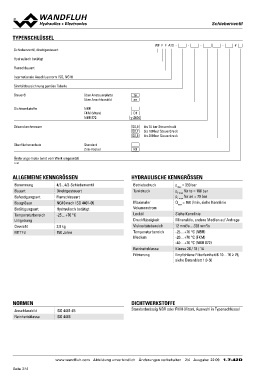

SScchhiieebbeerrvveennttiill
TYPENSCHLÜSSEL WF F F A10 - - - -#
Schieberventil, direktgesteuert über Ansteuerplatte te
Hydraulisch betätigt über Anschlussbild ae
Flanschbauart
Internationale Anschlussnorm ISO, NG10 NBR D1
Sinnbildbezeichnung gemäss Tabelle FKM (Viton) y-Z604
Steueröl NBR 872
Q0,9 bis 70 bar Steuerdruck
Dichtwerkstoffe Q0,7 bis 160 bar Steuerdruck
Q0,6 bis 350 bar Steuerdruck
Düsendurchmesser
K8
Oberflächenschutz Standard
Zink-Nickel
Änderungs-Index (wird vom Werk eingesetzt)
1.7-42
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max für te = 160 bar
Befestigungsart Flanschbauart pT max für ae = 70 bar
Baugrösse NG10 nach ISO 4401-05 Maximaler Qmax = 160 l/min, siehe Kennlinie
Betätigungsart Hydraulisch betätigt Volumenstrom
Temperaturbereich -25…+70 °C Lecköl Siehe Kennlinie
Umgebung Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 3,0 kg Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
-40…+70 °C (NBR 872)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
NORMEN ISO 4401-05 DICHTWERKSTOFFE
ISO 4406
Anschlussbild Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Reinheitsklasse
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 09 1.7-42D
