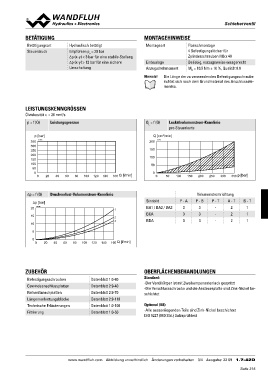

SScchhiieebbeerrvveennttiill
BETÄTIGUNG MONTAGEHINWEISE
Betätigungsart Hydraulisch betätigt Montageart Flanschmontage
Steuerdruck 4 Befestigungslöcher für
Empfohlen pv = 20 bar Einbaulage Zylinderschrauben M6 x 40
∆p (x-y) < 3 bar für eine stabile Stellung Anzugsdrehmoment
∆p (x-y) > 12 bar für eine sichere Beliebig, vorzugsweise waagerecht
Umschaltung
MD = 10.5 Nm ± 10 %, Qualität 8.8
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte
p [bar] Q [cm3/min]
200 K4264
350 K4263
300 150
250
200 100
150
100 50
50
0 20 40 60 80 100 120 140 160 Q [l/min] 0 50 100 150 200 250 300 350 p [bar]
0 0
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstromrichtung
∆p [bar] Sinnbild P-A P-B P-T A-T B-T
20 K4265
1 BA1 / BA2 / BA3 3 3 - 2 1
15
2 BCA 3 3 - 2 1
10 3
BDA 3 3 - 2 1
5
0 20 40 60 80 100 120 140 160 Q [l/min]
0
ZUBEHÖR Datenblatt 1.0-60 OBERFLÄCHENBEHANDLUNGEN
Datenblatt 2.9-40
Befestigungsschrauben Datenblatt 2.9-70 Standard:
Gewindeanschlussplatten Datenblatt 2.9-110 -Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Reihenflanschplatten Datenblatt 1.0-100 -Die Verschlussschraube und die Ansteuerplatte sind Zink-Nickel be-
Längenverkettungsblöcke Datenblatt 1.0-50 schichtet
Technische Erläuterungen
Filtrierung Optional (K8):
-Alle aussenliegenden Teile sind Zink-Nickel beschichtet
ISO 9227 (800 Std.) Salzsprühtest
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 22 09 1.7-42D
