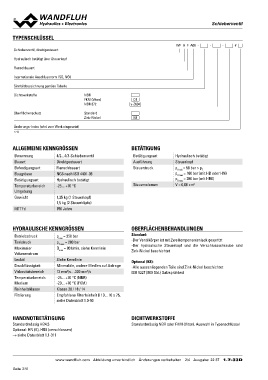

TYPENSCHLÜSSEL SScchhiieebbeerrvveennttiill
WF A F A06 - - - #
Schieberventil, direktgesteuert
Hydraulisch betätigt über Steuerkopf
Flanschbauart
Internationale Anschlussnorm ISO, NG6
Sinnbildbezeichnung gemäss Tabelle
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
y-Z604
Oberflächenschutz Standard
Zink-Nickel K8
Änderungs-Index (wird vom Werk eingesetzt)
1.7-33
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung 4/2-, 4/3-Schieberventil Betätigungsart Hydraulisch betätigt
Bauart Direktgesteuert Ausführung
Befestigungsart Flanschbauart Steuerdruck Steuerkopf
Baugrösse NG6 nach ISO 4401-03
Betätigungsart Hydraulisch betätigt Steuervolumen pV min = 50 bar > pT
Temperaturbereich -25…+70 °C pV max = 160 bar (mit HB oder HN)
Umgebung pV max = 280 bar (mit HB0)
Gewicht 1,25 kg (1 Steuerkopf) V = 0,06 cm3
1,5 kg (2 Steuerköpfe)
MTTFd 150 Jahre
HYDRAULISCHE KENNGRÖSSEN OBERFLÄCHENBEHANDLUNGEN
Betriebsdruck pmax = 350 bar Standard:
Tankdruck pT max = 200 bar -Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Maximaler Qmax = 80 l/min, siehe Kennlinie -Der hydraulische Steuerkopf und die Verschlussschraube sind
Volumenstrom Zink-Nickel beschichtet
Lecköl Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Optional (K8):
Viskositätsbereich 12 mm2/s…320 mm2/s -Alle aussenliegenden Teile sind Zink-Nickel beschichtet
Temperaturbereich -25…+70 °C (NBR) ISO 9227 (800 Std.) Salzsprühtest
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
HANDNOTBETÄTIGUNG DICHTWERKSTOFFE
Standardmässig HB4,5 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Optional: HN (K), HB0 (verschlossen)
→ siehe Datenblatt 1.1-311
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 37 1.7-33D
