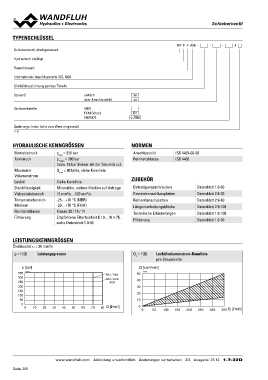

P. 306
SScchhiieebbeerrvveennttiill
TYPENSCHLÜSSEL
WF F F A06 - - - #
Schieberventil, direktgesteuert
Hydraulisch betätigt
Flanschbauart
Internationale Anschlussnorm ISO, NG6
Sinnbildbezeichnung gemäss Tabelle
Steueröl seitlich se
über Anschlussbild ae
Dichtwerkstoffe NBR D1
FKM (Viton) y-Z604
NBR 872
Änderungs-Index (wird vom Werk eingesetzt)
1.7-32
HYDRAULISCHE KENNGRÖSSEN NORMEN
Betriebsdruck pmax = 350 bar Anschlussbild ISO 4401-03-03
Tankdruck pT max = 200 bar Reinheitsklasse ISO 4406
bezw. 15 bar kleiner als der Steuerdruck
Maximaler Qmax = 80 l/min, siehe Kennlinie ZUBEHÖR Datenblatt 1.0-60
Volumenstrom Datenblatt 2.9-30
Lecköl Siehe Kennlinie Befestigungsschrauben Datenblatt 2.9-60
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Gewindeanschlussplatten Datenblatt 2.9-100
Viskositätsbereich 12 mm2/s…320 mm2/s Reihenflanschplatten Datenblatt 1.0-100
Temperaturbereich -25…+70 °C (NBR) Längenverkettungsblöcke Datenblatt 1.0-50
Medium -20…+70 °C (FKM) Technische Erläuterungen
Reinheitsklasse Klasse 20 / 18 / 14 Filtrierung
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte
p [bar] Q [cm3/min]
350 K4257 K4258
300
250 AB1 / AB2 50
40
AB3 / ACB 30
ADB 20
10
200
0
150 0 50 100 150 200 250 300
100
50
0 10 20 30 40 50 60 70 80 Q [l/min] 350 Q [l/min]
0
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 23 12 1.7-32D
