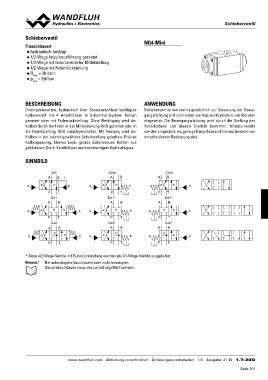

Schieberventil NG4-Mini

Flanschbauart
◆ hydraulisch betätigt
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 20 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, hydraulisch über Steueranschluss betätigtes Schieberventile werden hauptsächlich zur Steuerung der Bewe-
Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Kolben gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
gerastet oder mit Federrückstellung. Ohne Betätigung wird der eingesetzt. Die Bewegungsrichtung wird durch die Stellung des
Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in Ventilkolbens und dessen Sinnbild bestimmt. Miniaturventile
die Grundstellung (4/2) zurückgeschaltet. Mit Rastung wird der werden eingesetzt, wo geringe Baugrösse und kleines Gewicht von
Kolben in der zuletzt gewählten Schaltstellung gehalten. Präzise entscheidender Bedeutung sind.
Kolbenpassung, kleines Leck, grosse Lebensdauer. Kolben aus
gehärtetem Stahl, Ventilkörper aus hochwertigem Hydraulikguss.

SINNBILD

J40 Z40a Z40b
AB AB AB

a ab b a ab b aa b b
b
PT P T PT b
B
D41 D41* D41*
AB A AB

a a 0b ba ab b a ab
ba b
PT PT PT
D42 D42* D42*

AB AB AB
a a 0b ab a ab

PT PT PT

* Diese 4/2-Wege-Ventile mit Federrückstellung werden als 4/3-Wege-Ventile ausgeliefert.
Hinweis! Bei unbetätigten (drucklosen) oder nicht benötigten

Steueranschlüssen muss das Lecköl abgeführt werden.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 30 1.7-20D
