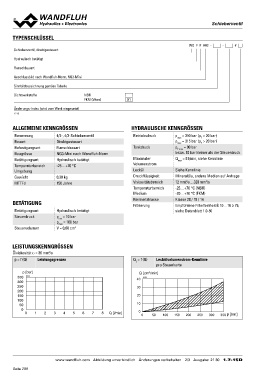

TYPENSCHLÜSSEL SScchhiieebbeerrvveennttiill

WD F F A03 - - #

Schieberventil, direktgesteuert

Hydraulisch betätigt

Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Sinnbildbezeichnung gemäss Tabelle

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.7-15

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar (pT < 20 bar)
Bauart Direktgesteuert pmax = 315 bar (pT > 20 bar)
Befestigungsart Flanschbauart Tankdruck pT max = 90 bar
Baugrösse NG3-Mini nach Wandfluh-Norm bezw. 10 bar kleiner als der Steuerdruck
Betätigungsart Hydraulisch betätigt Maximaler Qmax = 8 l/min, siehe Kennlinie
Temperaturbereich -25…+70 °C Volumenstrom
Umgebung Lecköl Siehe Kennlinie
Gewicht 0,38 kg Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
MTTFd 150 Jahre Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
BETÄTIGUNG Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Betätigungsart Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
Steuerdruck siehe Datenblatt 1.0-50
Hydraulisch betätigt
Steuervolumen
pmin = 10 bar
pmax = 100 bar
V = 0,08 cm3

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte

p [bar] Q [cm3/min]

350 K0529 40 K4262
300
250 30
200
150 20
100
10
50
0 0 350 p [bar]
0 1 2 3 4 5 6 7 8 Q [l/min] 0 50 100 150 200 250 300
