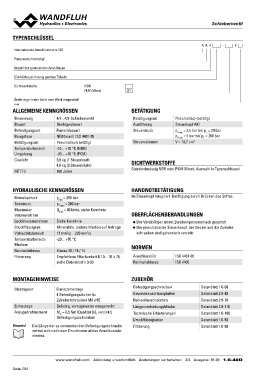

TYPENSCHLÜSSEL SchiebeArKv4exn1t0il

AK4 - #

Internationale Anschlussnorm ISO

Pneumatisch betätigt

Anzahl der gesteuerten Anschlüsse

Sinnbildbezeichnung gemäss Tabelle

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt) BETÄTIGUNG

1.6-40 Betätigungsart
Ausführung
ALLGEMEINE KENNGRÖSSEN Steuerdruck

Benennung 4/2-, 4/3-Schieberventil Steuervolumen Pneumatisch betätigt
Bauart Direktgesteuert
Befestigungsart Flanschbauart Steuerkopf AKI
Baugrösse NG10 nach ISO 4401-05
Betätigungsart Pneumatisch betätigt pV min = 2,5 bar bei pT = 20 bar
Temperaturbereich -25…+70 °C (NBR) pV min = 5 bar bei pT = 200 bar
Umgebung -20…+70 °C (FKM) V = 10,7 cm3
Gewicht 3,8 kg (1 Steuerkopf)
4,8 kg (2 Steuerköpfe) DICHTWERKSTOFFE
MTTFd 150 Jahre
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

HYDRAULISCHE KENNGRÖSSEN HANDNOTBETÄTIGUNG

Betriebsdruck pmax = 350 bar Im Steuerkopf integriert. Betätigung durch Drücken des Stiftes.
Tankdruck pT max = 200 bar
Maximaler Qmax = 80 l/min, siehe Kennlinie OBERFLÄCHENBEHANDLUNGEN
Volumenstrom
Leckölvolumenstrom Siehe Kennlinie ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage ◆ Der pneumatische Steuerknopf, der Deckel und die Zylinder-
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -20…+70 °C schrauben sind galvanisch verzinkt
Medium
Reinheitsklasse Klasse 20 / 18 / 14 NORMEN ISO 4401-05
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75, ISO 4406
siehe Datenblatt 1.0-50 Anschlussbild
Reinheitsklasse

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Befestigungsschrauben Datenblatt 1.0-60
4 Befestigungslöcher für Gewindeanschlussplatten Datenblatt 2.9-40
Einbaulage Zylinderschrauben M6 x 65 Reihenflanschplatten Datenblatt 2.9-70
Anzugsdrehmoment Längenverkettungsblöcke Datenblatt 2.9-110
Beliebig, vorzugsweise waagerecht Technische Erläuterungen Datenblatt 1.0-100
Druckflüssigkeiten Datenblatt 1.0-50
MD = 8,9 Nm (Qualität 8.8, verzinkt) Filtrierung Datenblatt 1.0-50
Befestigungsschrauben

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 16 29 1.6-40D
