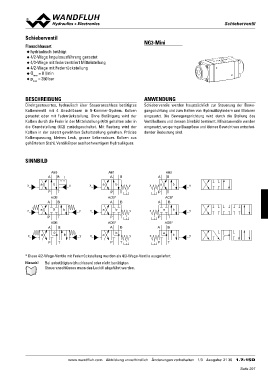

SScchhiieebbeerrvveennttiill

Schieberventil NG3-Mini

Flanschbauart
◆ hydraulisch betätigt
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentriert Mittelstellung
◆ 4/2-Wege mit Federrückstellung
pQmmaaxx = 8 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, hydraulisch über Steueranschluss betätigtes Schieberventile werden hauptsächlich zur Steuerung der Bewe-
Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Kolben gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
gerastet oder mit Federrückstellung. Ohne Betätigung wird der eingesetzt. Die Bewegungsrichtung wird durch die Stellung des
Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in Ventilkolbens und dessen Sinnbild bestimmt. Miniaturventile werden
die Grundstellung (4/2) zurückgeschaltet. Mit Rastung wird der eingesetzt, wo geringe Baugrösse und kleines Gewicht von entschei-
Kolben in der zuletzt gewählten Schaltstellung gehalten. Präzise dender Bedeutung sind.
Kolbenpassung, kleines Leck, grosse Lebensdauer. Kolben aus
gehärtetem Stahl, Ventilkörper aus hochwertigem Hydraulikguss.

SINNBILD

AB3 AB1 AB2
AB AB AB

x ab y xab y xa b y
y
PT P T PT y
B
ACB ACB* ACB*
AB A AB

x a 0b yx ab y x ab
yx y
PT PT PT
ADB ADB* ADB*

AB AB AB
x a 0b ab x ab

PT PT PT

* Diese 4/2-Wege-Ventile mit Federrückstellung werden als 4/3-Wege-Ventile ausgeliefert.
Hinweis! Bei unbetätigten (drucklosen) oder nicht benötigten

Steueranschlüssen muss das Lecköl abgeführt werden.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 30 1.7-15D
