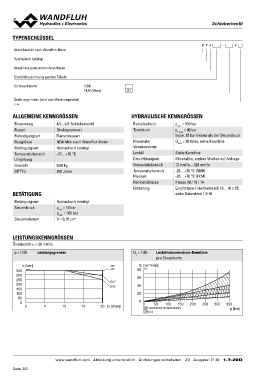

Page 302 - Softbound_Edition_19_de

TYPENSCHLÜSSEL SchieberBvPe4nxt4il

BP4 - #

Anschlussbild nach Wandfluh-Norm

Hydraulisch betätigt

Anzahl der gesteuerten Anschlüsse

Sinnbildbezeichnung gemäss Tabelle

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.7-20

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 90 bar
Befestigungsart Flanschbauart bezw. 10 bar kleiner als der Steuerdruck
Baugrösse NG4-Mini nach Wandfluh-Norm Maximaler Qmax = 20 l/min, siehe Kennlinie
Betätigungsart Hydraulisch betätigt Volumenstrom
Temperaturbereich -25…+70 °C Lecköl Siehe Kennlinie
Umgebung Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 0,69 kg Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
BETÄTIGUNG
Hydraulisch betätigt
Betätigungsart
Steuerdruck pmin = 10 bar
pmax = 100 bar
Steuervolumen V = 0,16 cm3

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte

p [bar] Z40 Q [cm3/min]
350 K0097 J40 80 K0125
300
250 D41* 60
200 D42*
150 40
100 20 Q [l/min]
20
50
0 5 10 15 0 0 50 100 150 200 250 300 350
0
J40/Z40/D41/D42/D44/D45 p [bar]
D43

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 21 30 1.7-20D
