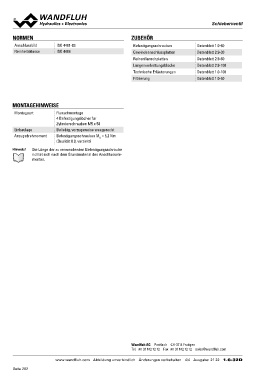

P. 292
NORMEN ISO 4401-03 ZUBEHÖR SScchhiieebbeerrvveennttiill
ISO 4406
Anschlussbild Befestigungsschrauben Datenblatt 1.0-60
Reinheitsklasse Gewindeanschlussplatten Datenblatt 2.9-30
Reihenflanschplatten Datenblatt 2.9-60
Längenverkettungsblöcke Datenblatt 2.9-100
Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
MONTAGEHINWEISE
Montageart Flanschmontage
4 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 50
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 22 1.6-32D
