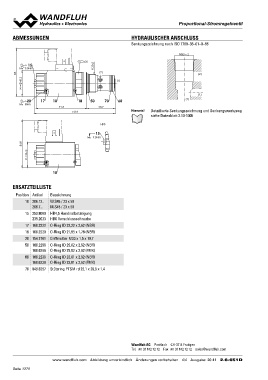

P. 1270
ABMESSUNGEN M33x2s36 PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
(2)
15 HYDRAULISCHER ANSCHLUSS
MD= 5.5Nm Senkungszeichnung nach ISO 7789–33–01–0–98
85.1
W = 45.3 M33 x 2
(2)
(1)
(1)
20 17 10 18 50 70 60 (1)
MD= 5Nm 91.3 50.7
144.9
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1005
HB0
15
MD= 9.5Nm
84.8
M = 45
10
ERSATZTEILLISTE
Position Artikel Bezeichnung
10 206.12.. W.S45 / 23 x 50
206.7... M.S45 / 23 x 50
15 253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube
17 160.2222 O-Ring ID 22,22 x 2,62 (NBR)
18 160.2220 O-Ring ID 21,95 x 1,78 (NBR)
20 154.2701 Griffmutter M23 x 1,5 x 19,7
50 160.2298 O-Ring ID 29,82 x 2,62 (NBR)
160.6296 O-Ring ID 29,82 x 2,62 (FMK)
60 160.2238 O-Ring ID 23,81 x 2,62 (NBR)
160.6238 O-Ring ID 23,81 x 2,62 (FMK)
70 049.8297 Stützring PTSM rd 22,1 x 26,6 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 20 41 2.6-651D
