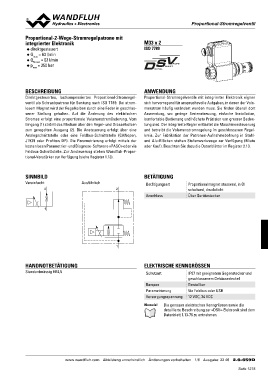

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Proportional-2-Wege-Stromregelpatrone mit M33 x 2
integrierter Elektronik
◆ direktgesteuert ISO 7789

◆ pQQmmNaamxxa==x =3653603l/bml/amirnin
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, lastkompensiertes Proportional-Stromregel- Proportional-Stromregelventile mit integrierter Elektronik eignen
ventil als Schraubpatrone für Senkung nach ISO 7789. Bei strom- sich hervorragend für anspruchsvolle Aufgaben, in denen der Volu-
losem Magnet wird der Regelkolben durch eine Feder in geschlos- menstrom häufig verändert werden muss. Sie finden überall dort
sener Stellung gehalten. Auf die Änderung des elektrischen Anwendung, wo geringe Serienstreuung, einfache Installation,
Stromes erfolgt eine proportionale Volumenstromänderung. Vom komfortable Bedienung und höchste Präzision von grosser Bedeu-
Eingang (1) strömt das Medium über den Regel- und Drosselkolben tung sind. Der integrierte Regler entlastet die Maschinensteuerung
zum geregelten Ausgang (2). Die Ansteuerung erfolgt über eine und betreibt die Volumenstromregelung im geschlossenen Regel-
Analogschnittstelle oder eine Feldbus-Schnittstelle (CANopen, kreis. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl-
J1939 oder Profibus DP). Die Parametrierung erfolgt mittels der und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete
kostenlosen Parametrier- und Diagnose-Software «PASO» oder via oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Feldbus-Schnittstelle. Zur Ansteuerung stehen Wandfluh-Propor-
tional-Verstärker zur Verfügung (siehe Register 1.13).

SINNBILD Ausführlich BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
Vereinfacht 2 Betätigungsart
Über Gerätestecker
2 Anschluss

1

1

HANDNOTBETÄTIGUNG ELEKTRISCHE KENNGRÖSSEN

Standardmässig HB4,5 Schutzart IP67 mit geeignetem Gegenstecker und
geschlossenem Gehäusedeckel
Rampen Einstellbar
Parametrierung Via Feldbus oder USB
Versorgungsspannung 12 VDC, 24 VDC

Hinweis! Die genauen elektrischen Kenngrössen sowie die
detaillierte Beschreibung zur «DSV»-Elektronik sind dem
Datenblatt 1.13-76 zu entnehmen.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/6 Ausgabe: 22 46 2.6-659D
