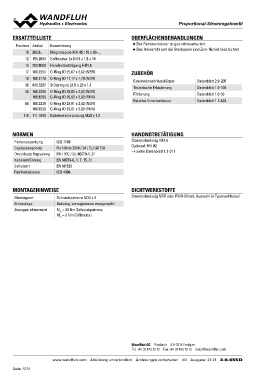

P. 1274
ERSATZTEILLISTE PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
Position Artikel Bezeichnung OBERFLÄCHENBEHANDLUNGEN
10 263.6... Magnetspule MK.45 / 18 x 60-... ◆ Der Patronenkörper ist gas-nitrocarburiert
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 ◆ Das Ankerrohr und die Steckspule sind Zink-Nickel beschichtet
15 253.8000 Handnotbetätigung HB4,5
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) ZUBEHÖR Datenblatt 2.9-205
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR) Datenblatt 1.0-100
30 049.3297 Stützring rd 24,5 x 29 x 1,4 Gewindeanschlusskörper Datenblatt 1.0-50
40 160.2298 O-Ring ID 29,82 x 2,62 (NBR) Technische Erläuterung Datenblatt 1.1-430
O-Ring ID 29,82 x 2,62 (FMK) Filtrierung
160.6296 O-Ring ID 23,81 x 2,62 (NBR) Relative Einschaltdauer
60 160.2238 O-Ring ID 23,81 x 2,62 (FMK)
Kabelverschraubung M20 x 1,5
160.6238
110 111.1080
NORMEN ISO 7789 HANDNOTBETÄTIGUNG
Richtlinie 2014 / 34 / EU (ATEX)
Patronensenkung EN / IEC / UL 60079-1, 31 Standardmässig HB4,5
Explosionsschutz EN 60079-0, 1, 7, 15, 31
Druckfeste Kapselung EN 60 529 Optional: HN (K)
Kabeleinführung ISO 4406
Schutzart → siehe Datenblatt 1.1-311
Reinheitsklasse
MONTAGEHINWEISE DICHTWERKSTOFFE
Montageart Schraubpatrone M33 x 2 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 80 Nm Schraubpatrone
MD = 9 Nm Griffmutter
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.6-655D
