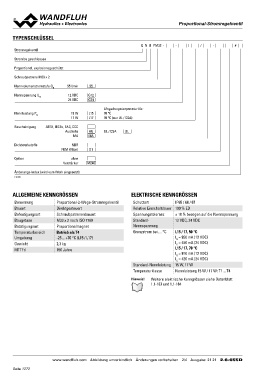

P. 1272
PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
TYPENSCHLÜSSEL
Q N B PM33 - -//- #
Stromregelventil Umgebungstemperatur bis:
70 °C
Stromlos geschlossen 70 °C (nur UL / CSA)
UL / CSA UL
Proportional, explosionsgeschützt
Schraubpatrone M33 x 2
Nennvolumenstromstufe QN 55 l/min 55
Nennspannung UN
12 VDC G12
24 VDC G24
Nennleistung PN 15 W L15
17 W L17
Bescheinigung ATEX, IECEx, EAC, CCC AU
Australia MA
MA
D1
Dichtwerkstoffe NBR
FKM (Viton) M248
Option ohne
Verstärker
Änderungs-Index (wird vom Werk eingesetzt)
2.6-655
ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN
Benennung Proportional-2-Wege-Stromregelventil Schutzart IP65 / 66 / 67
Bauart Direktgesteuert Relative Einschaltdauer 100 % ED
Befestigungsart Schraubpatronenbauart Spannungstoleranz ± 10 % bezogen auf die Nennspannung
Baugrösse M33 x 2 nach ISO 7789 Standard- 12 VDC, 24 VDC
Betätigungsart Proportionalmagnet Nennspannung
Temperaturbereich Betrieb als T4 Grenzstrom bei… °C L15 / 17, 50 °C
Umgebung -25…+70 °C (L15 / L17) IG = 950 mA (12 VDC)
Gewicht 2,3 kg Standard-Nennleistung IG = 450 mA (24 VDC)
MTTFd 150 Jahre Temperaturklasse L15 / 17, 70 °C
IG = 910 mA (12 VDC)
IG = 420 mA (24 VDC)
15 W, 17 W
Nennleistung 15 W / 17 W: T1…T4
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-183 und 1.1-184
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 21 2.6-655D
