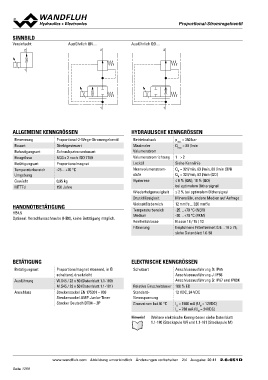

SINNBILD Ausführlich QN… PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Vereinfacht 2 Ausführlich QO…

2 2

1

11

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-2-Wege-Stromregelventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Maximaler Qmax = 80 l/min
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M33 x 2 nach ISO 7789 Volumenstromrichtung 1→2
Betätigungsart Proportionalmagnet Lecköl Siehe Kennlinie
Temperaturbereich -25…+70 °C Nennvolumenstrom- QN = 32 l/min, 63 l/min, 80 l/min (QN)
Umgebung stufe QN = 32 l/min, 63 l/min (QO)
Gewicht 0,95 kg Hysterese ≤ 6 % (QN); 10 % (QO)
MTTFd 150 Jahre bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 2 % bei optimalem Dithersignal
HANDNOTBETÄTIGUNG Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
HB4,5 Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Optional: Verschlussschraube (HB0), keine Betätigung möglich. Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

BETÄTIGUNG ELEKTRISCHE KENNGRÖSSEN

Betätigungsart Proportionalmagnet stossend, in Öl Schutzart Anschlussausführung D: IP65
schaltend, druckdicht Anschlussausführung J: IP66
Ausführung Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
W.S45 / 23 x 50 (Datenblatt 1.1-180) Standard- 100 % ED
Anschluss M.S45 / 23 x 50 (Datenblatt 1.1-181) Nennspannung 12 VDC, 24 VDC
Grenzstrom bei 50 °C
Steckersockel EN 175301 – 803 IG = 1560 mA (UN = 12VDC)
Steckersockel AMP Junior-Timer IG = 780 mA (UN = 24VDC)
Stecker Deutsch DT04 – 2P

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-180 (Steckspule W) und 1.1-181 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 41 2.6-651D
