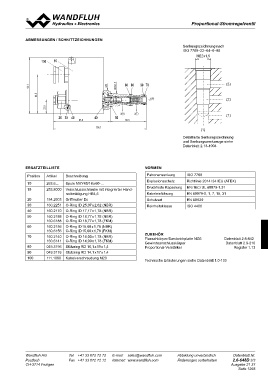

ABMESSUNGEN / SCHNITTZEICHNUNGEN PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil
100 10
Senkungszeichnung nach
ISO 7789–22–04–0–98

M22x1,5

93.3 s30 60 80 90 70 (3)
64.5 M22x1.5
1(P) (2)

22.5 (1)

3(A) 2(T) (1)
Detaillierte Senkungszeichnung
20 30 40 95.6 40 50 60.5 und Senkungswerkzeuge siehe
Datenblatt 2.13-1004
156.1

13 1 3 NORMEN
ERSATZTEILLISTE Beschreibung
Patronensenkung ISO 7789
Position2 Artikel Explosionsschutz Richtlinie 2014 / 34 / EU (ATEX)
Druckfeste Kapselung EN / IEC / UL 60079-1,31
10 263.6... Spule MKY45/18 x 60-... Kabeleinführung EN 60079-0, 1, 7, 15, 31
15 253.8000 Verschlussschra2ube mit integrierter Hand- Schutzart EN 60 529
Reinheitsklasse ISO 4406
notbetätigung HB4,5
ZUBEHÖR Datenblatt 2.6-842
20 154.2603 Griffmutter Ex Flanschkörper/Sandwichplatte NG6 Datenblatt 2.9-210
Gewindeanschlusskörper
30 160.2251 O-Ring ID 25,07 x 2,62 (NBR) Proportional-Verstärker Register 1.13

40 160.2170 O-Ring ID 17,17 x 1,78 (NBR) Technische Erläuterungen siehe Datenblatt 1.0-100

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

80 049.3196 Stützring RD 16,1 x 19 x 1,4

90 049.3176 Stützring RD 14,1 x 17 x 1,4

100 111.1080 Kabelverschraubung M20

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-648D 3/3
CH-3714 Frutigen Ausgabe 21 37
