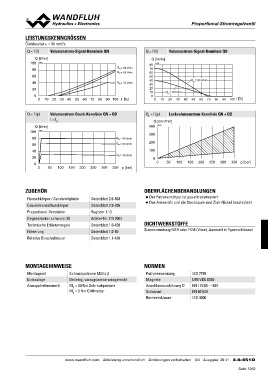

P. 1269

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I)     Volumenstrom-Signal-Kennlinie QN                     Q = f (I)   Volumenstrom-Signal-Kennlinie QO

   Q [l/min]                                                       Q [l/min]
100 K0978
                                                    QN = 80 l/min  80 K4164
 80                                                 QN = 63 l/min
                                                                   70
 60
                                                                   60

                                                                   50

40 QN = 32 l/min                                                   40 QN = 63 l/min

                                                                   30

20                                                                 20

0                                                                  10               QN = 32 l/min
   0 10 20 30 40 50 60 70 80 90 100 I [%]                           0
                                                                       0       10 20 30 40 50 60 70 80 90 100 I [%]

Q = f (p)     Volumenstrom-Druck-Kennlinie QN + QO                 QL = f (p)  Leckvolumenstrom-Kennlinie QN + QO
              I = IG
                                                                      Q [cm3/min]
   Q [l/min]                                                       400 K0980
100 K0979
                                                                   300
80 QN = 80 l/min
60 QN = 63 l/min                                                   200

40                                                                 100
20 QN = 32 l/min
                                                                       0
0                                                                         0 50 100 150 200 250 300 350 p [bar]
   0 50 100 150 200 250 300 350 p [bar]

ZUBEHÖR                          Datenblatt 2.6-860                OBERFLÄCHENBEHANDLUNGEN
                                 Datenblatt 2.9-205
 Flanschkörper / Sandwichplatte  Register 1.13                     ◆ Der Patronenkörper ist gas-nitrocarburiert
 Gewindeanschlusskörper          Artikel-Nr. 219.2002              ◆ Das Ankerrohr und die Steckspule sind Zink-Nickel beschichtet
 Proportional-Verstärker         Datenblatt 1.0-100
 Gegenstecker schwarz (B)        Datenblatt 1.0-50                 DICHTWERKSTOFFE
 Technische Erläuterungen        Datenblatt 1.1-430
 Filtrierung                                                       Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
 Relative Einschaltdauer

MONTAGEHINWEISE                                                    NORMEN

Montageart        Schraubpatrone M33 x 2                            Patronensenkung        ISO 7789
Einbaulage        Beliebig, vorzugsweise waagerecht                 Magnete                DIN VDE 0580
Anzugsdrehmoment  MD = 80 Nm Schraubpatrone                         Anschlussausführung D  EN 175301 – 803
                  MD = 5 Nm Griffmutter                             Schutzart              EN 60 529
                                                                    Reinheitsklasse        ISO 4406

                  www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 20 41 2.6-651D
