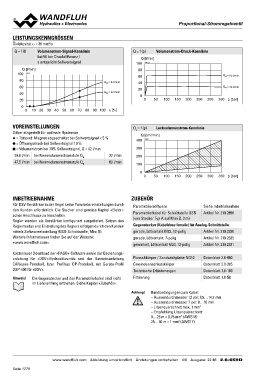

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
Q = f (I) Volumenstrom-Signal-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
bei 50 bar Druckdifferenz /
s entspricht Sollwertsignal Q [l/min]
100 K0979_1
Q [l/min] QN = 63 l/min
100 K1139 80 QN = 32 l/min
60
80 QN = 63 l/min 40 100 150 200 250 300 350 p [bar]
60 20
40 QN = 32 l/min
0
20 0 50
0
0 10 20 30 40 50 60 70 80 90 100 s [%]
VOREINSTELLUNGEN QL = f (p) Leckvolumenstrom-Kennlinie
Dither eingestellt für optimale Hysterese Q [cm3/min]
◆ = Totband: Magnet abgeschaltet bei Sollwertsignal < 5 % 400 K0980
● = Öffnungsdruck bei Sollwertsignal 10 %
■ = Volumenstrom bei 70% Sollwertsignal, Q = 42 l/min 300
29,0 l/min bei Nennvolumenstromstufe QN 32 l/min 200
47,5 l/min bei Nennvolumenstromstufe QN 63 l/min
100
0
0 50 100 150 200 250 300 350 p [bar]
INBETRIEBNAHME ZUBEHÖR
Für DSV-Verstärker in der Regel keine Parametereinstellungen durch Parametriersoftware Siehe Inbetriebnahme
den Kunden erforderlich. Die Stecker sind gemäss Kapitel «Elektri-
scher Anschluss» zu beschalten. Parametrierkabel für Schnittstelle USB Artikel Nr. 219.2896
Regler werden als Verstärker konfiguriert ausgeliefert. Setzen des (von Stecker Typ A auf Mini B, 3 m)
Reglermodus und Einstellung des Reglers erfolgen durch den Kunden
mittels Softwareeinstellung (USB-Schnittstelle, Mini B). Gegenstecker (Kabeldose female) für Analog-Schnittstelle
Weitere Informationen finden Sie auf der Website:
«www.wandfluh.com». gerade, Lötkontakt M23, 12-polig Artikel Nr. 219.2330
Kostenloser Download der «PASO»-Software sowie der Bedienungs- gerade, Lötkontakt, 7-polig Artikel Nr. 219.2335
anleitung für «DSV»-Hydraulikventile und der Betriebsanleitung gewinkelt, Lötkontakt M23, 12-polig Artikel Nr. 219.2331
CANopen-Protokoll, bzw. Profibus DP-Protokoll, mit Geräte-Profil
DSP-408 für «DSV». Flanschkörper / Sandwichplatte NG10 Datenblatt 2.6-860
Gewindeanschlusskörper Datenblatt 2.9-205
Hinweis! Die Gegenstecker und das Parametrierkabel sind nicht Technische Erläuterungen Datenblatt 1.0-100
im Lieferumfang enthalten. Siehe Kapitel «Zubehör». Filtrierung Datenblatt 1.0-50
Achtung! Randbedingungen zum Kabel:
– Aussendurchmesser 12 pol: 3,5…14,7 mm
– Aussendurchmesser 7 pol: 8…10 mm
– Litzenquerschnitt max. 1 mm2
– Empfehlung Litzenquerschnitt:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/6 Ausgabe: 22 46 2.6-659D
