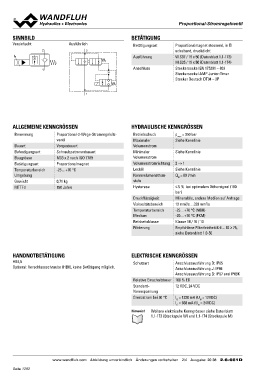

P. 1282
SINNBILD Ausführlich BETÄTIGUNG PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
Vereinfacht 2 Betätigungsart Proportionalmagnet stossend, in Öl
schaltend, druckdicht
2 1 Ausführung W.S37 / 19 x 50 (Datenblatt 1.1-173)
M.S35 / 19 x 50 (Datenblatt 1.1-174)
1 Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-2-Wege-Stromregelsitz- Betriebsdruck pmax = 350 bar
ventil Maximaler Siehe Kennlinie
Bauart Vorgesteuert Volumenstrom
Befestigungsart Schraubpatronenbauart Minimaler Siehe Kennlinie
Baugrösse M33 x 2 nach ISO 7789 Volumenstrom
Betätigungsart Proportionalmagnet Volumenstromrichtung 2→1
Temperaturbereich -25…+70 °C Lecköl Siehe Kennlinie
Umgebung Nennvolumenstrom- QN = 80 l/min
Gewicht 0,71 kg stufe
MTTFd 150 Jahre Hysterese ≤ 5 % bei optimalem Dithersignal (100
bar)
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
HANDNOTBETÄTIGUNG ELEKTRISCHE KENNGRÖSSEN
HB4,5 Schutzart Anschlussausführung D: IP65
Anschlussausführung J: IP66
Optional: Verschlussschraube (HB0), keine Betätigung möglich. Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC
Grenzstrom bei 50 °C
IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 38 2.6-661D
