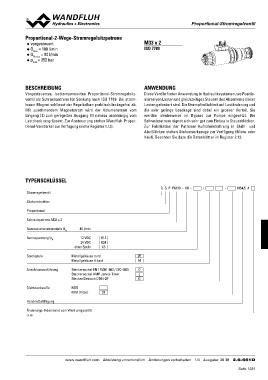

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Proportional-2-Wege-Stromregelsitzpatrone M33 x 2
◆ vorgesteuert
QpQmNmaamxxa==x =31508000bll//ammr iinn ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes, lastkompensiertes Proportional-Stromregelsitz- Diese Ventile finden Anwendung in Hydrauliksystemen, wo Positio-
ventil als Schraubpatrone für Senkung nach ISO 7789. Bei strom- nieren von Lasten und gleichzeitiges Steuern des Absenkens dieser
losem Magnet schliesst der Regelkolben praktisch leckagefrei ab. Lasten gefordert sind. Die Unempfindlichkeit auf Laständerung und
Mit zunehmendem Magnetstrom wird der Volumenstrom vom die sehr geringe Leackage sind dabei ein grosser Vorteil. Sie
Eingang (2) zum geregelten Ausgang (1) nahezu unabhängig vom werden idealerweise im Bypass zur Pumpe eingesetzt. Die
Lastdruck vergrössert. Zur Ansteuerung stehen Wandfluh-Propor- Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken.
tional-Verstärker zur Verfügung (siehe Register 1.13). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.

TYPENSCHLÜSSEL

Q S P PM33 - 80 - / - HB4,5 #

Stromregelventil

Sitzkonstruktion

Proportional

Schraubpatrone M33 x 2

Nennvolumenstromstufe QN 80 l/min G12
Nennspannung UN G24
12 VDC X5
24 VDC
ohne Spule

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt)

2.6-661

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 20 38 2.6-661D
