P. 1284

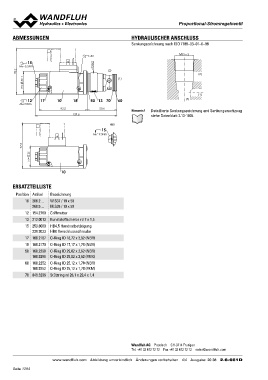

ABMESSUNGEN PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
15 HYDRAULISCHER ANSCHLUSS
MD= 5.5Nm Senkungszeichnung nach ISO 7789–33–01–0–98
s32 M33 x 2
78.2 M33x2 (2)
W= 37.1 (1)
(2)
12 17 10 18 50 13 70 60 (1)
(1)
MD= 5Nm 82.5 139.6 50.6
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1005
HB0
15
MD= 9.5Nm
77.3
M= 35
10
ERSATZTEILLISTE
Position Artikel Bezeichnung
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
13
15 154.2700 Griffmutter
212.0013 Kunststoffscheibe rd 7 x 1,5
253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube
17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
50 160.2298 O-Ring ID 29,82 x 2,62 (NBR)
160.8298 O-Ring ID 29,82 x 2,62 (FMK)
60 160.2252 O-Ring ID 25,12 x 1,78 (NBR)
160.8252 O-Ring ID 25,12 x 1,78 (FKM)
70 049.3296 Stützring rd 26,1 x 29,4 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 20 38 2.6-661D
