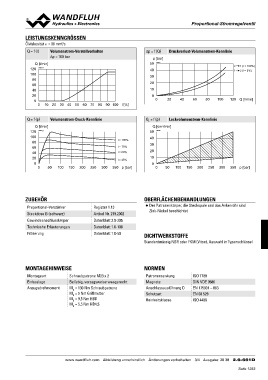

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
Q = f (I) Volumenstrom-Verstellverhalten ∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie
∆p = 100 bar
p [bar]
Q [l/min] 50 K0982 2 1 (l = 100%)
120 K0981_1 1 2 (l = 0%)
100 40
80 30
60
40 20
20
10
0
0 10 20 30 40 50 60 70 80 90 100 l [%] 0
0 20 40 60 80 100 120 Q [l/min]
Q = f (p) Volumenstrom-Druck-Kennlinie QL = f (p) Leckvolumenstrom-Kennlinie
Q [l/min] Q [cm3/min]
120 K0983_1 50 K0984
100
l = 100% 40
80 l = 75%
60 l = 60% 30
40
20 l = 45% 20
0 100 150 200 250 300 350 p [bar] 10
0 50
0 350 p [bar]
0 50 100 150 200 250 300
ZUBEHÖR Register 1.13 OBERFLÄCHENBEHANDLUNGEN
Artikel Nr. 219.2002
Proportional-Verstärker Datenblatt 2.9-205 ◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind
Steckdose B (schwarz) Datenblatt 1.0-100 Zink-Nickel beschichtet
Gewindeanschlusskörper Datenblatt 1.0-50
Technische Erläuterungen DICHTWERKSTOFFE
Filtrierung
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
MONTAGEHINWEISE NORMEN
Montageart Schraubpatrone M33 x 2 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht Magnete DIN VDE 0580
Anzugsdrehmoment MD = 130 Nm Schraubpatrone Anschlussausführung D EN 175301 – 803
MD = 5 Nm Griffmutter Schutzart EN 60 529
MD = 9,5 Nm HB0 Reinheitsklasse ISO 4406
MD = 5,5 Nm HB4,5
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 20 38 2.6-661D
