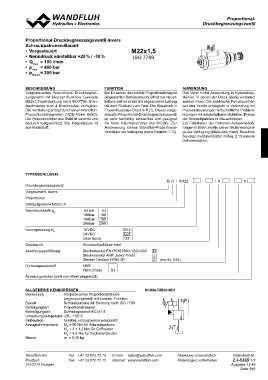

Proportional-Druckbegrenzungsventil invers M22x1,5
Schraubpatronen-Bauart
• Vorgesteuert ISO 7789
• Nenndruck einstellbar +20 % / -30 %
• Qmax = 100 l/min
• pmax = 400 bar
• pN max = 200 bar

BESchrEIBUNG FUNKTION ANWENDUNG
Vorgesteuertes Proportional-Druckbegren- Bei Erreichen des mittels Proportionalmagnet Das Ventil findet Anwendung in Hydrauliksy-
zungsventil mit inverser Funktion. Gewinde eingestellten Betriebsdrucks öffnet der Haupt- stemen, in denen der Druck häufig verändert
M22x1,5 und Senkung nach ISO 7789. Stan- kolben und verbindet die abgesicherte Leitung werden muss. Die elektrische Fernsteuerbar-
dardmässig sind 4 Druckstufen verfügbar. mit dem Rücklauf zum Tank. Der Staudruck in keit des Ventils ermöglicht in Verbindung mit
Die Verstellung erfolgt durch einen Wandfluh- T beeinflusst den Druck in P (1). Dieses vorge- Prozesssteuerungen wirtschaftliche Problem-
Proportionalmagneten (VDE-Norm 0580). steuerte Proportional-Druckbegrenzungsventil lösungen mit wiederholbaren Abläufen. Einbau
Der Patronenkörper aus Stahl ist verzinkt und ist sehr feinfühlig einstellbar und geeignet der Schraubpatrone in Steuerblöcken.
dadurch rostgeschützt. Die Magnetspule ist für hohe Volumenströme und Drücke. Zur Zur Fabrikation der Patronen-Aufnahmeboh-
aus Kunststoff. Ansteuerung stehen Wandfluh-Proportional- rungen in Stahl und Alu stehen Stufenwerkzeu-
Verstärker zur Verfügung (siehe Register 1.13). ge zur Verfügung (Miete oder Kauf). Beachten
Sie dazu die Datenblätter in Reg. 2.13 unserer
Dokumentation.

TyPENSchLÜSSEL

B N I PM22 - - / K - #

Druckbegrenzungsventil

Vorgesteuert, invers

Proportional

Schraubpatrone M22x1,5

Nenndruckstufe pN 63 bar 63
100 bar 100
160 bar 160
200 bar 200

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Kunststoffgehäuse rund

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G (nur für G24)

Dichtungswerkstoff NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGrÖSSEN SchALTzEIchEN

Benennung Vorgesteuertes Proportional-Druck- 1(P)

begrenzungsventil mit inverser Funktion 2(T)

Bauart 1(P)Schraubpatrone für Senkung nach ISO 7789
Betätigungsart
Proportionalmagnet

Befestigungsart Schraubgewinde M22x1,5

Umgebungstemperatur -20…+50 °C

Einbaulage beliebig, vorzugsweise waagrecht

Anzugsdrehmoment MD = 50 Nm für Schraubpatrone
Masse MD = 3 ± 1,2 Nm für Griffmutter
MD = 9,5 Nm für Sechskantmutter
m = 0,45 kg
