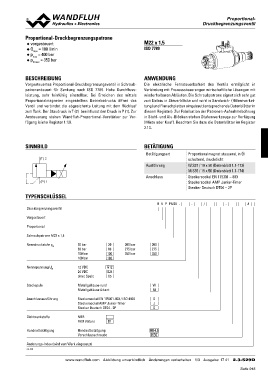

Page 945 - Softbound_Edition_19_de

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
ppQmNmamaxxa=x==410300500bl/abmrairn M22 x 1,5
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil in Schraub- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in
patronenbauart für Senkung nach ISO 7789. Hohe Durchfluss- Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
leistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
Proportionalmagneten eingestellten Betriebsdrucks öffnet das zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Ver- in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
fügung (siehe Register 1.13). (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
2.13.

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)
(P) 1 Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
TYPENSCHLÜSSEL B V P PM22 - Stecker Deutsch DT04 – 2P

200 -/ - #
275
Druckbegrenzungsventil 350

Vorgesteuert W
M
Proportional D
J
Schraubpatrone M22 x 1,5 G

Nenndruckstufe pN 20 bar 20 200 bar HB4,5
63 bar 63 275 bar HB0
100 bar 100 350 bar
160 bar 160

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund
Metallgehäuse 4-kant

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung
Verschlussschraube

Änderungs-Index (wird vom Werk eingesetzt)

2.3-529

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 41 2.3-529D
