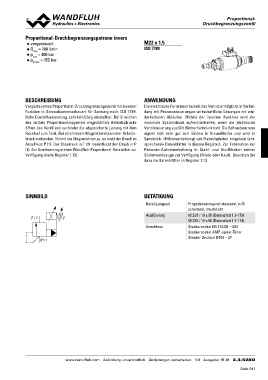

Proportional-Druckbegrenzungspatrone invers Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
QppNmmamaxxa=x==410300500bl/abmrairn M22 x 1,5
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil mit inverser Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
Funktion in Schraubpatronenbauart für Senkung nach ISO 7789. dung mit Prozesssteuerungen wirtschaftliche Lösungen mit wie-
Hohe Durchflussleistung, sehr feinfühlig einstellbar. Bei Erreichen derholbaren Abläufen. Mittels der inversen Funktion wird der
des mittels Proportionalmagneten eingestellten Betriebsdrucks maximale Systemdruck aufrechterhalten, wenn die elektrische
öffnet das Ventil und verbindet die abgesicherte Leitung mit dem Ventilsteuerung ausfällt (Sicherheitsfunktion). Die Schraubpatrone
Rücklauf zum Tank. Bei stromlosem Magnet ist maximaler Arbeits- eignet sich sehr gut zum Einbau in Steuerblöcke und wird in
druck vorhanden. Nimmt der Magnetstrom zu, so sinkt der Druck im Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (ent-
Anschluss P (1). Der Staudruck in T (2) beeinflusst den Druck in P sprechende Datenblätter in diesem Register). Zur Fabrikation der
(1). Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
Verfügung (siehe Register 1.13). Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie
dazu die Datenblätter im Register 2.13.

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
(P) 1 W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 28 2.3-528D
