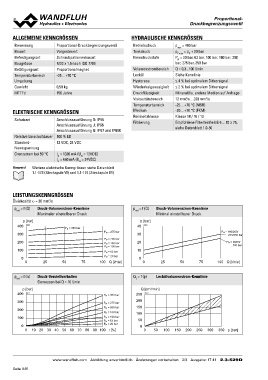

Page 946 - Softbound_Edition_19_de

Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckbegrenzungsventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Tankdruck pT max = pP + 20 bar
Befestigungsart Schraubpatronenbauart Nenndruckstufe PN = 20 bar, 63 bar, 100 bar, 160 bar, 200
Baugrösse M22 x 1,5 nach ISO 7789 bar, 275 bar, 350 bar
Betätigungsart Proportionalmagnet Volumenstrombereich
Temperaturbereich -25…+70 °C Lecköl Q = 0,3...100 l/min
Umgebung Hysterese
Gewicht 0,50 kg Wiederholgenauigkeit Siehe Kennlinie
MTTFd 150 Jahre Druckflüssigkeit
Viskositätsbereich ≤ 4 % bei optimalem Dithersignal
ELEKTRISCHE KENNGRÖSSEN Temperaturbereich
Medium ≤ 2 % bei optimalem Dithersignal
Schutzart Anschlussausführung D: IP65 Reinheitsklasse
Anschlussausführung J: IP66 Filtrierung Mineralöle, andere Medien auf Anfrage
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Standard- 100 % ED 12 mm2/s…320 mm2/s
Nennspannung 12 VDC, 24 VDC
Grenzstrom bei 50 °C -25…+70 °C (NBR)
IG = 1320 mA (UN = 12VDC) -20…+70 °C (FKM)
IG = 660 mA (UN = 24VDC)
Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

pred = f (Q) Druck-Volumenstrom-Kennlinie pred = f (Q) Druck-Volumenstrom-Kennlinie
Maximaler einstellbarer Druck Minimal einstellbarer Druck
p [bar]
p [bar] PN = 350 bar 40 K0221 25 50 75
400 K0220 30
PN = 275 bar 20 PN = 160/200/
300 10 275/350 bar
PN = 200 bar
200 PN = 160 bar 0 PN = 20/63/
PN = 100 bar 0 100 bar
100 PN = 63 bar
PN = 20 bar 100 Q [l/min]
0
0 25 50 75 100 Q [l/min]

pred = f (n) Druck-Verstellverhalten QL = f (p) Leckölvolumenstrom-Kennlinie
Gemessen bei Q = 10 l/min

p [bar] PN = 350 bar Q [cm3/min]
400 K0222 250 K0223
200
300 PN = 275 bar 150
PN = 200 bar 100
200
PN = 160 bar 50
100 PN = 100 bar 0
PN = 63 bar 0 50 100 150 200 250 300 350 p [bar]
0 PN = 20 bar
0
10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 41 2.3-529D
