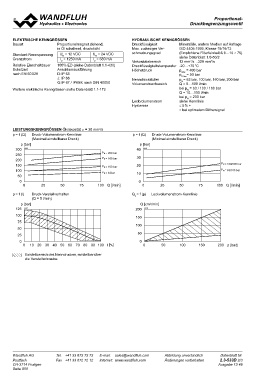

Proportional-
DDruruckcbkbegegrernenzuzunnggsvsevnentitleil

ELEKTrISchE KENNGrÖSSEN hyDrAULISchE KENNGrÖSSEN

Bauart Proportionalmagnet ziehend, Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

in Öl schaltend, druckdicht Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Standard-Nennspannung UN = 12 VDC UN = 24 VDC schmutzungsgrad (Empfohlene Filterfeinheit ß 6…10 ≥ 75)
Grenzstrom IG = 1250 mA IG = 680 mA
siehe Datenblatt 1.0-50/2
Relative Einschaltdauer
Schutzart 100% ED (siehe Datenblatt 1.1-430) Viskositätsbereich 12 mm2/s…320 mm2/s
nach EN 60 529
Anschlussausführung Druckflüssigkeitstemperatur -20…+70 °C

D:IP 65 Höchstdruck pmax = 400 bar
pTmax= 50 bar
J: IP 66
Nenndruckstufen pN = 63 bar, 100 bar, 160 bar, 200 bar
G:IP 67 / IP69 K nach DIN 40050 Volumenstrombereich Q = 5…100 l/min

Weitere elektrische Kenngrössen siehe Datenblatt 1.1-172 bei pN = 63 / 100 / 160 bar
Q = 10…100 l/min

Leckvolumenstrom bei pN = 200 bar
siehe Kennlinie

Hysterese ≤ 5% ∗

∗ bei optimalem Dithersignal

LEISTUNGSKENNGrÖSSEN Ölviskosität υ = 30 mm2/s

p = f (Q) Druck-Volumenstrom-Kennlinie p = f (Q) Druck-Volumenstrom-Kennlinie
(Maximal einstellbarer Druck) (Minimal einstellbarer Druck)

p [bar] p [bar]
40 K4041
300 K4040 PN = 200 bar
250 PN = 160 bar 30
200
20 PN = 160/200 bar
150 PN = 100 bar PN = 63/100 bar
100 PN = 63bar 10
100 Q [l/min]
50 0
0 25 50 75 200 p [bar]
0
0 25 50 75 100 Q [l/min]

p = f (l) Druck-Verstellverhalten QL = f (p) Leckvolumenstrom-Kennlinie
(Q = 5 l/min)

p [bar] Q [cm3/min]
125 K4042 200 K4043
150
100 100

75 50
0
50 0 50

25

0 100 150
0 10 20 30 40 50 60 70 80 90 100 l [%]

Einstellbereich des Nenndruckes, einstellbar über
die Verstellschraube.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.3-533D 2/3
CH-3714 Frutigen Ausgabe 13 48
