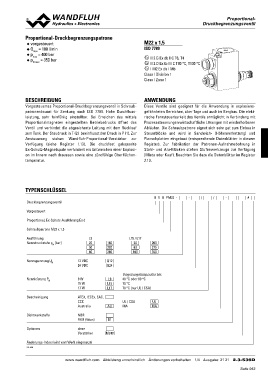

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
pQpmNmamaxxa=x==410300500bl/abmrairn M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil in Schraub- Diese Ventile sind geeignet für die Anwendung in explosions-
patronenbauart für Senkung nach ISO 7789. Hohe Durchfluss- gefährdeten Bereichen, über Tage und auch im Bergbau. Die elekt-
leistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels rische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit
Proportionalmagneten eingestellten Betriebsdrucks öffnet das Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf Abläufen. Die Schraubpatrone eignet sich sehr gut zum Einbau in
zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur Steuerblöcke und wird in Sandwich- (Höhenverkettung) und
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Flanschplatten eingebaut (entsprechende Datenblätter in diesem
Verfügung (siehe Register 1.13). Die druckfest gekapselte Register). Zur Fabrikation der Patronen-Aufnahmebohrung in
Ex-Schutz-Magnetspule verhindert ein Entweichen einer Explosi- Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
on im Innern nach draussen sowie eine zündfähige Oberflächen- (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
temperatur. 2.13.

TYPENSCHLÜSSEL B V B PM22 - - / / - #

Druckbegrenzungsventil

Vorgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Ausführung L9 L15 / L17 200
Nenndruckstufe pN [bar] 20 160 20 275
50 220 63 350
80 280 100

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN 9W Umgebungstemperatur bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Optionen ohne
Verstärker
M248

Änderungs-Index (wird vom Werk eingesetzt)

2.3-536
