2(T) Proportional-
DDruruckcbkbegegrernenzuzunnggsvsevnentitleil

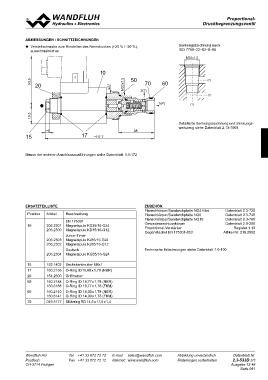

ABMESSUNGEN / SCHNITTZEICHNUNGEN Senkungszeichnung nach
ISO 7789–22–02–0–98
® Verstellschraube zum Einstellen des Nenndruckes (+20 % / -30 %),
ausschraubsicher M22x1,5

10

19.5 53.5 50 70 60 (2)
s27
20 M22x1.5 2(T)

(1)

1(P) (1)

~5 38 Detailierte Senkungszeichnung und Senkungs-
werkzeug siehe Datenblatt 2.13-1003
15
17 ~117.7

Masse der anderen Anschlussausführungen siehe Datenblatt 1.1-172

ErSATzTEILLISTE zUBEhÖr Datenblatt 2.3-720
Flanschkörper/Sandwichplatte NG4-Mini Datenblatt 2.3-740
Position Artikel Beschreibung Flanschkörper/Sandwichplatte NG6 Datenblatt 2.3-760
Flanschkörper/Sandwichplatte NG10 Datenblatt 2.9-200
EN 175301 Gewindeanschlusskörper
10 206.2301 Magnetspule KD35/16-G24 Proportional-Verstärker Register 1.13
Gegenstecker EN 175301-803 Artikel Nr. 219.2002
206.2300 Magnetspule KD35/16-G12
Junior-Timer Technische Erläuterungen siehe Datenblatt 1.0-100

206.2303 Magnetspule KJ35/16-G24
206.2302 Magnetspule KJ35/16-G12

Deutsch
206.2304 Magnetspule KG35/16-G24

15 153.1402 Sechskantmutter M8x1
17 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
20 154.2600 Griffmutter
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)

160.6188 O-Ring ID 18,77 x 1,78 (FKM)
60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)

160.6141 O-Ring ID 14,00 x 1,78 (FKM)
70 049.3177 Stützring RD 14,6 x 17,5 x 1,4
