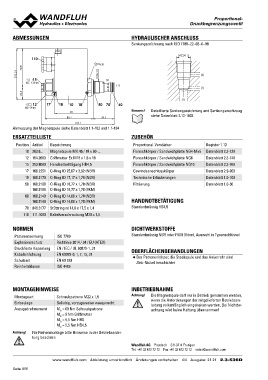

Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

ABMESSUNGEN                                                                             HYDRAULISCHER ANSCHLUSS

                                                                                        Senkungszeichnung nach ISO 7789–22–02–0–98

93.3            110                                    M22x1.5  s30                                     M22x1.5
      70.8       15
                                                                      (2)                                                       (2)
            MD= 5.5Nm                                                              (1)                                          (1)

22.5

                  12   17 18 10 18                     50 70 60                                                                                (1)

            MD= 9Nm                                60                                   Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
                                                                                                      siehe Datenblatt 2.13-1003
                       88.7 38.5

                                                                          134.1

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE                                                                         ZUBEHÖR

Position    Artikel    Bezeichnung                                                       Proportional-Verstärker                     Register 1.13
       10   263.6...   Magnetspule MK.45 / 18 x 60-...                                   Flanschkörper / Sandwichplatte NG4-Mini     Datenblatt 2.3-720
       12   154.2603   Griffmutter Ex M18 x 1,5 x 18                                     Flanschkörper / Sandwichplatte NG6          Datenblatt 2.3-740
       15   253.8000   Handnotbetätigung HB4,5                                           Flanschkörper / Sandwichplatte NG10         Datenblatt 2.3-760
       17   160.2251   O-Ring ID 25,07 x 2,62 (NBR)                                      Gewindeanschlusskörper                      Datenblatt 2.9-200
       18   160.2170   O-Ring ID 17,17 x 1,78 (NBR)                                      Technische Erläuterungen                    Datenblatt 1.0-100
       50   160.2188   O-Ring ID 18,77 x 1,78 (NBR)                                      Filtrierung                                 Datenblatt 1.0-50
            160.8188   O-Ring ID 18,77 x 1,78 (FKM)
       60   160.2140   O-Ring ID 14,00 x 1,78 (NBR)                                     HANDNOTBETÄTIGUNG
            160.8140   O-Ring ID 14,00 x 1,78 (FKM)
       70   049.3177   Stützring rd 14,6 x 17,5 x 1,4                                   Standardmässig HB4,5
     110    111.1080   Kabelverschraubung M20 x 1,5

NORMEN                 ISO 7789                                                         DICHTWERKSTOFFE
                       Richtlinie 2014 / 34 / EU (ATEX)
 Patronensenkung       EN / IEC / UL 60079-1, 31                                        Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
 Explosionsschutz      EN 60079-0, 1, 7, 15, 31
 Druckfeste Kapselung  EN 60 529                                                        OBERFLÄCHENBEHANDLUNGEN
 Kabeleinführung       ISO 4406
 Schutzart                                                                              ◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind
 Reinheitsklasse                                                                           Zink-Nickel beschichtet

MONTAGEHINWEISE                                                                         INBETRIEBNAHME

Montageart             Schraubpatrone M22 x 1,5                                         Achtung!  Die Magnetspule darf nur in Betrieb genommen werden,
                                                                                                  wenn die Anforderungen der mitgelieferten Betriebsan-
Einbaulage             Beliebig, vorzugsweise waagerecht                                          leitung vollumfänglich eingehalten werden. Bei Nichtbe-
                                                                                                  achtung wird keine Haftung übernommen!
Anzugsdrehmoment       MD = 60 Nm Schraubpatrone
                       MD = 9 Nm Griffmutter
                       MD = 9,5 Nm HB0
                       MD = 5,5 Nm HB4,5

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
              tung beachten

                                                                                        Wandfluh AG Postfach CH-3714 Frutigen
                                                                                        Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                       www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-536D
