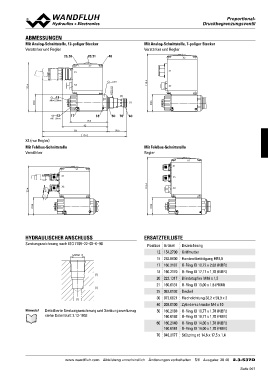

ABMESSUNGEN Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
Mit Analog-Schnittstelle, 12-poliger Stecker Mit Analog-Schnittstelle, 7-poliger Stecker
Verstärker und Regler
Verstärker und Regler
X2
25,30 20,21 40 X1
X4
X2 s30
X1 (2) Mit Feldbus-Schnittstelle
(1) Regler
100.4 X4 118.4
X2
M22x1.5 X1
X3
35 15 X435
MD= 5.5Nm
12 17 18 50 70 60
MD= 5Nm 78.4 38.5
95
135 174
X4 (nur Regler)
Mit Feldbus-Schnittstelle
Verstärker
100.4 X2 118.4
X1
X3
35 35
HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE
Senkungszeichnung nach ISO 7789–22–02–0–98 Position Artikel Bezeichnung
12 154.2700 Griffmutter
M22x1.5 15 253.8000 Handnotbetätigung HB4,5
17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
(2) 18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
20 223.1317 Blindstopfen M16 x 1,5
(1) 21 160.6131 O-Ring ID 13,00 x 1,5 (FKM)
(1) 25 062.0102 Deckel
30 072.0021 Flachdichtung 33,2 x 59,9 x 2
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug 40 208.0100 Zylinderschraube M4 x 10
siehe Datenblatt 2.13-1003 50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)
60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)
70 049.3177 Stützring rd 14,6 x 17,5 x 1,4
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 5/6 Ausgabe: 20 40 2.3-537D
