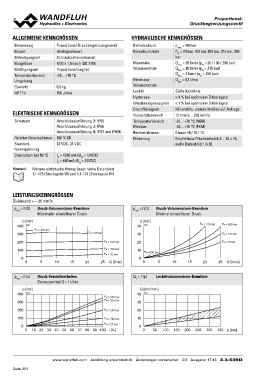

Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckbegrenzungsventil Betriebsdruck pmax = 400 bar
Bauart Direktgesteuert Nenndruckstufe PN = 20 bar, 100 bar, 200 bar, 315 bar, 350
Befestigungsart Schraubpatronenbauart bar
Baugrösse M22 x 1,5 nach ISO 7789 Maximaler Qmax = 25 l/min (pN = 20 / 100 / 200 bar)
Betätigungsart Proportionalmagnet Volumenstrom Qmax = 20 l/min (pN = 315 bar)
Temperaturbereich -25…+70 °C Qmax = 2 l/min (pN = 350 bar)
Umgebung Minimaler Qmin = 0,1 l/min
Gewicht 0,6 kg Volumenstrom
MTTFd 150 Jahre Lecköl Siehe Kennlinie
Hysterese ≤ 4 % bei optimalem Dithersignal
ELEKTRISCHE KENNGRÖSSEN Wiederholgenauigkeit ≤ 1 % bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Schutzart Anschlussausführung D: IP65 Viskositätsbereich 12 mm2/s…320 mm2/s
Anschlussausführung J: IP66 Temperaturbereich -25…+70 °C (NBR)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Medium -20…+70 °C (FKM)
Standard- 100 % ED Reinheitsklasse Klasse 18 / 16 / 13
Nennspannung 12 VDC, 24 VDC Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Grenzstrom bei 50 °C siehe Datenblatt 1.0-50
IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

pred = f (Q) Druck-Volumenstrom-Kennlinie pred = f (Q) Druck-Volumenstrom-Kennlinie
Maximaler einstellbarer Druck Minimal einstellbarer Druck

p [bar] p [bar] PN = 315 bar PN = 200 bar
40 K0950
400 K0949 PN = 350 bar

300 PN =315 bar 30 PN = 100 bar

200 PN = 200 bar 20 PN = 20 bar
100 PN = 100 bar
PN = 20 bar 10 PN =350 bar 10 15 20 25 Q [l/min]
0 0
0 5 10 15 20 25 Q [l/min] 05

pred = f (n) Druck-Verstellverhalten QL = f (p) Leckölvolumenstrom-Kennlinie
Gemessen bei Q = 1 l/min

p [bar] PN = 350 bar Q [cm3/min]
400 K0790 PN = 315 bar 40 K0791
30
300 20
10
200 PN = 200 bar
0
100 PN = 100 bar 0 50 100 150 200 250 300 350 p [bar]
0 PN = 20 bar
0
10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 43 2.3-539D
