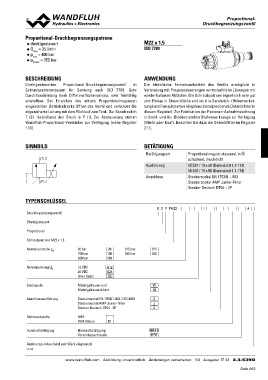

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ direktgesteuert
pQpmNmamaxxa=x==4203505l0/bmabiranr M22 x 1,5
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckbegrenzungsventil in Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in
Schraubpatronenbauart für Senkung nach ISO 7789. Gute Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Durchflussleistung dank Differenzflächenprinzip, sehr feinfühlig wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
einstellbar. Bei Erreichen des mittels Proportionalmagneten zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
eingestellten Betriebsdrucks öffnet das Ventil und verbindet die tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
abgesicherte Leitung mit dem Rücklauf zum Tank. Der Staudruck in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
T (2) beeinflusst den Druck in P (1). Zur Ansteuerung stehen in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
1.13). 2.13.

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
(P) 1 Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

TYPENSCHLÜSSEL B D P PM22 - - / - #

Druckbegrenzungsventil

Direktgesteuert

Proportional

Schraubpatrone M22 x 1,5

Nenndruckstufe pN 20 bar 20 315 bar 315
100 bar 100 350 bar 350
200 bar 200

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-529

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 43 2.3-539D
