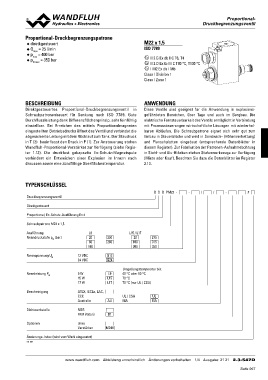

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ diretkgesteuert
QppNmmamaxxa=x==4203505l0/bmabiranr M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckbegrenzungsventil in Diese Ventile sind geeignet für die Anwendung in explosions-
Schraubpatronenbauart für Senkung nach ISO 7789. Gute gefährdeten Bereichen, über Tage und auch im Bergbau. Die
Durchflussleistung dank Differenzflächenprinzip, sehr feinfühlig elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung
einstellbar. Bei Erreichen des mittels Proportionalmagneten mit Prozesssteuerungen wirtschaftliche Lösungen mit wiederhol-
eingestellten Betriebsdrucks öffnet das Ventil und verbindet die baren Abläufen. Die Schraubpatrone eignet sich sehr gut zum
abgesicherte Leitung mit dem Rücklauf zum Tank. Der Staudruck Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung)
in T (2) beeinflusst den Druck in P (1). Zur Ansteuerung stehen und Flanschplatten eingebaut (entsprechende Datenblätter in
Wandfluh-Proportional-Verstärker zur Verfügung (siehe Regis- diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
ter 1.13). Die druckfest gekapselte Ex-Schutz-Magnetspule in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
verhindert ein Entweichen einer Explosion im Innern nach (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
draussen sowie eine zündfähige Oberflächentemperatur. 2.13.

TYPENSCHLÜSSEL B D B PM22 - - / / - #

Druckbegrenzungsventil

Direktgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Ausführung L9 L15 / L17 275
Nenndruckstufe pN [bar] 20 250 20 315
80 280 100 350
160 200

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN 9W Umgebungstemperatur bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Optionen ohne
Verstärker
M248

Änderungs-Index (wird vom Werk eingesetzt)

2.3-547

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.3-547D
