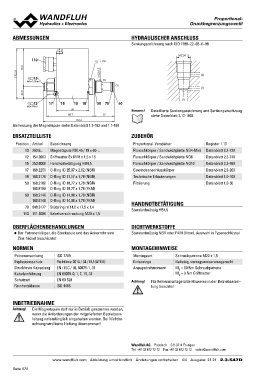

ABMESSUNGEN Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
110 HYDRAULISCHER ANSCHLUSS
Senkungszeichnung nach ISO 7789–22–02–0–98
M22x1.5
s30
93.3 M22x1.5 (2)
70.8 (1)
15 (2)
(1)
MD= 5.5Nm
22.5
12 17 18 10 18 50 70 60 (1)
MD= 9Nm Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1003
60
88.7 37
132.6
Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
10 263.6... Magnetspule MK.45 / 18 x 60-... Flanschkörper / Sandwichplatte NG4-Mini Datenblatt 2.3-720
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Flanschkörper / Sandwichplatte NG6 Datenblatt 2.3-740
15 253.8000 Handnotbetätigung HB4,5 Flanschkörper / Sandwichplatte NG10 Datenblatt 2.3-760
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) Gewindeanschlusskörper Datenblatt 2.9-200
Technische Erläuterungen Datenblatt 1.0-100
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR) Filtrierung Datenblatt 1.0-50
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR) HANDNOTBETÄTIGUNG
160.8188 O-Ring ID 18,77 x 1,78 (FKM)
Standardmässig HB4,5
60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.8140 O-Ring ID 14,00 x 1,78 (FKM)
70 049.3177 Stützring rd 14,6 x 17,5 x 1,4
110 111.1080 Kabelverschraubung M20 x 1,5
OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE
◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Zink-Nickel beschichtet
NORMEN MONTAGEHINWEISE
Patronensenkung ISO 7789 Montageart Schraubpatrone M22 x 1,5
Explosionsschutz Richtlinie 2014 / 34 / EU (ATEX) Einbaulage Beliebig, vorzugsweise waagerecht
Druckfeste Kapselung EN / IEC / UL 60079-1, 31 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Kabeleinführung EN 60079-0, 1, 7, 15, 31 MD = 9 Nm Griffmutter
Schutzart EN 60 529
Reinheitsklasse ISO 4406 Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten
INBETRIEBNAHME
Achtung! Die Magnetspule darf nur in Betrieb genommen werden,
wenn die Anforderungen der mitgelieferten Betriebsan-
leitung vollumfänglich eingehalten werden. Bei Nichtbe-
achtung wird keine Haftung übernommen!
