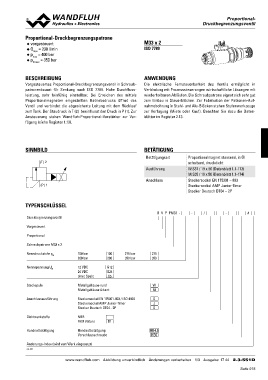

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
ppQmNmamaxxa=x==420330500bl/abmrairn M33 x 2
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil in Schraub- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in
patronenbauart für Senkung nach ISO 7789. Hohe Durchfluss- Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
leistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
Proportionalmagneten eingestellten Betriebsdrucks öffnet das zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Ver- blätter im Register 2.13.
fügung (siehe Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
(P) 1 Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

TYPENSCHLÜSSEL B V P PM33 - - / - #

Druckbegrenzungsventil

Vorgesteuert

Proportional

Schraubpatrone M33 x 2

Nenndruckstufe pN 100 bar 100 275 bar 275
200 bar 200 350 bar 350

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-551

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 44 2.3-551D
