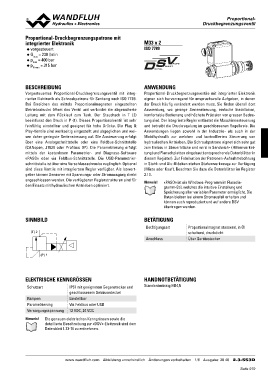

Proportional-Druckbegrenzungspatrone mit Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
integrierter Elektronik
◆ vorgesteuert M33 x 2
ISO 7789
◆ pQpmNmamaxxa=x==420330105bl/abmrairn
◆
◆
BESCHREIBUNG ANWENDUNG
Vorgesteuertes Proportional-Druckbegrenzungsventil mit integ- Proportional-Druckbegrenzungsventile mit integrierter Elektronik
rierter Elektronik als Schraubpatrone für Senkung nach ISO 7789. eignen sich hervorragend für anspruchsvolle Aufgaben, in denen
Bei Erreichen des mittels Proportionalmagneten eingestellten der Druck häufig verändert werden muss. Sie finden überall dort
Betriebsdrucks öffnet das Ventil und verbindet die abgesicherte Anwendung, wo geringe Serienstreuung, einfache Installation,
Leitung mit dem Rücklauf zum Tank. Der Staudruck in T (2) komfortable Bedienung und höchste Präzision von grosser Bedeu-
beeinflusst den Druck in P (1). Dieses Proportionalventil ist sehr tung sind. Der integrierte Regler entlastet die Maschinensteuerung
feinfühlig einstellbar und geeignet für hohe Drücke. Die Plug & und betreibt die Druckregelung im geschlossenen Regelkreis. Die
Play-Ventile sind werkseitig eingestellt und abgeglichen und wei- Anwendungen liegen sowohl in der Industrie- als auch in der
sen daher geringste Serienstreuung auf. Die Ansteuerung erfolgt Mobilhydraulik zur weichen und kontrollierten Steuerung von
über eine Analogschnittstelle oder eine Feldbus-Schnittstelle hydraulischen Antrieben. Die Schraubpatrone eignet sich sehr gut
(CANopen, J1939 oder Profibus DP). Die Parametrierung erfolgt zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
mittels der kostenlosen Parametrier- und Diagnose-Software tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
«PASO» oder via Feldbus-Schnittstelle. Die USB-Parametrier- diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
schnittstelle ist über eine Verschlussschraube zugänglich. Optional in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
sind diese Ventile mit integriertem Regler verfügbar. Als Istwert- (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
geber können Sensoren mit Spannungs- oder Stromausgang direkt 2.13.
angeschlossen werden. Die verfügbaren Reglerstrukturen sind für
den Einsatz mit hydraulischen Antrieben optimiert. Hinweis! «PASO» ist ein Windows-Programm im Flussdia-
gramm-Stil, welches die intuitive Einstellung und
Speicherung aller variablen Parameter ermöglicht. Die
Daten bleiben bei einem Stromausfall erhalten und
können auch reproduziert und auf andere DSV
übertragen werden.
SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
Über Gerätestecker
Anschluss
(P) 1
ELEKTRISCHE KENNGRÖSSEN HANDNOTBETÄTIGUNG
Schutzart IP67 mit geeignetem Gegenstecker und Standardmässig HB4,5
geschlossenem Gehäusedeckel
Rampen Einstellbar
Parametrierung Via Feldbus oder USB
Versorgungsspannung 12 VDC, 24 VDC
Hinweis! Die genauen elektrischen Kenngrössen sowie die
detaillierte Beschreibung zur «DSV»-Elektronik sind dem
Datenblatt 1.13-76 zu entnehmen.
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/6 Ausgabe: 20 40 2.3-553D
